佛山abbacs800變頻器維修報故障2330快速處理：一臺ABB變頻器ACS800型號：ACS800-04M-0550-5+E202+E208+H360+J400+K458+P901出現故障報警2330過流接地問題，首先我們要檢查變頻器是否輸出短路，CUR UNBAL XX,傳動檢測到逆變單元中過高的輸出電流不平衡.
ABB變頻器維修2340有兩種:SC INV XXy ,逆變單元短路，SHORT CIRCUIT是電機或電纜有短路，變頻器輸出單元故障。
以上故障處理可按下面處理：
1、用萬用表測量逆變模塊是否故障
測量方式800（R6及其以下模塊）變頻器檢測步驟如下：拆開電機電纜后檢測。
用數字萬用表的二極管檔，分別使用紅黑表筆。變頻器斷電，把電機電纜和變頻器斷開。

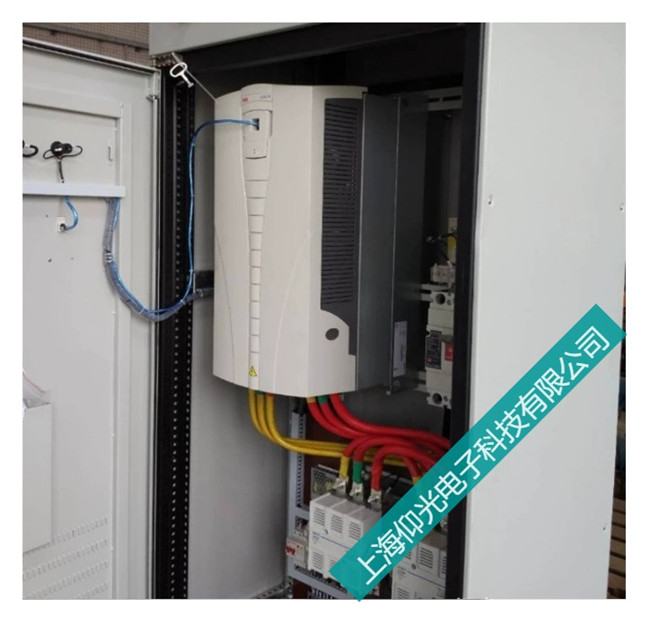

ABB 報警2330.jpg
步驟1、用萬用表筆的黑表筆放在UDC+上，紅表筆分別放在U1,V1,W1上，萬用表顯示三個一樣的值，分別放在U2,V2.W2上，萬用表顯示三個一樣的值，平衡。
步驟2、用萬用表筆的紅表筆放在UDC-上，黑表筆放在U1,V1,W1上，萬用表顯示三個 一樣的值，U2,V2.W2上，萬用表顯示三個一樣的值，平衡。
步驟3、用萬用表筆的紅表筆放在UDC+上，黑表筆放在U1,V1,W1上，U2,V2.W2上，萬用表顯示六個一樣的值，無窮大。
步驟4、用萬用表筆的黑表筆放在UDC-上，紅表筆放在U1,V1,W1上，U2,V2.W2上，萬用表顯示六個一樣的值，無窮大。
如果一個不一樣，就說明變頻器有問題。
對于ACS800（R7和R8）模塊檢測方法除了“步驟1”以外，其他相同。
用萬用表筆的黑表筆放在UDC+上，紅表筆分別放在U1時，數字表上有壓降，放到V1,W1上時為無窮大；分別放在U2,V2.W2上，萬用表顯示三個一樣的值，平衡。
2、拆電機線用搖表測量下是否電機或電機電纜有問題
3、如果按上面測量方式?jīng)]有問題，再更換變頻器內的功率板以及主控板試試（R7，R8的更換AINT-02C試試）
ABB ACS800變頻器維修報故障2330處理總結：更換IGBT模塊 驅動板 霍爾檢測電路等，試機正常，如對ABB ACS800變頻器維修報故障2330出現問題還是值得我們?nèi)ド羁痰娜ヌ接�，如果�?duì)ACS600 ACS550 ACS800 DCS500 DCS800等其他產品故障需要維修，可以撥打我們的電話13798538887隨時解答各種故障報警問題。
