輪次變頻器維修常見故障：無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞等；
C001 給定值選擇(頻率來源) 1通過操作面板給定
C007 輸入端子功能選擇 1E4—正負轉;E3-參數集轉換;E2/E1-點動速度 1～3
C008 輸出端子功能設置 1故障信號
C010 最小輸出頻率 5Hz
C011 最大輸出頻率 55Hz
C012 加速時間 5.0s
C013 減速時間 5.0s
C014 控制模式 2V/F 線性
C015 v/f 額定頻率 55Hz
C016 Vmin 提升電壓 2.80%
C018 載波頻率 28KHz
C022 電流最大值(工作) 150%過電流極限值
C023 電流最大值(制動) 150%
C036 直流加壓制動的電壓/電流 3.50%制動力矩
C037 點動 1 頻率 40Hz 參數集 1//25Hz 參數集 2
C038 點動 2 頻率 45Hz 參數集 1//30Hz 參數集 2
C039 點動 3 頻率 40Hz 參數集 1//35Hz 參數集 2
C050 輸出頻率 **Hz 運行頻率值
C052 電機電壓 **V 變頻器輸出電壓瞬時值
C053 直流母線電壓 **V 變頻器內部電容兩端電壓，一般在 600V 左右變化
C054 電機視在電流 **A 變頻器輸出電流瞬時值
C055 控制器負載 **% 變頻器輸出負載率，與電機實際負載有關
C056 散熱片溫度 **℃ 監控變頻器溫度
C084 電機定子電阻 ** 矢量控制電動機定子繞組電阻值
C087 電動機額定轉速 1450電動機銘牌值
C088 電動機額定電流 **A 電動機銘牌值，注意電機保護有關
C089 電動機額定頻率 50Hz 電動機銘牌值
C090 電動機額定電壓 380V 電動機銘牌值

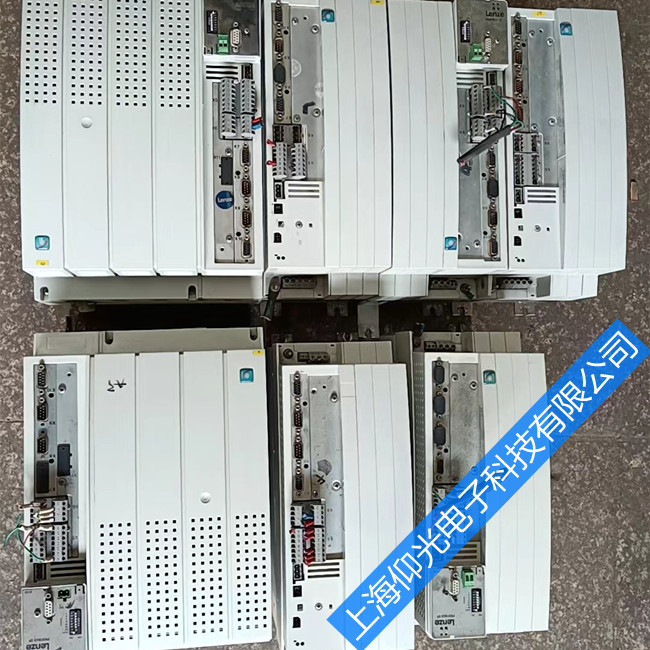

以下我們就LENZE變頻器的一些常見故障維修解決做一些探討
(1) 脈沖變壓器損壞
對于早期的如8100系列8300系列變頻器，我們比較常見的故障有開關電源損壞，其中多數為脈沖變壓器損壞，反映出來的現象為上電后機器無任何反應，控制端子無電壓。由于脈沖變壓器的骨架不容易拆開，給變壓器的修復造成了一定的困難，各變頻器品牌所使用脈沖變壓器的參數又不盡相同，給我們的繞制也帶來了一些困難，假如無配件來源，一般在這種情況下不易修復。由于此類機器市場相對較少我們就不做詳細討論。
(2) OC5故障
OC5故障應該是我們在8220/8240系列變頻器里面經常碰到一種故障現象。OC5為變頻器過載，過載檢測一般都是由霍耳傳感器來完成的，通過檢測UV兩相的電流，再由兩輸入或門COMOS電路來判斷變頻器是否過載。OC5的故障點通常為傳感器的損壞，以及門電路的損壞引起的，霍耳傳感器容易受環境的影響，而發生工作點的漂移，門電路常由于工作電壓以及輸入信號的沖擊而損壞。更換損壞器件應該就能夠排除此類故障。
(3) 輸出缺相
輸出缺相也是我們經常會碰到的故障之一。我們都知道在缺相狀態下是無法拖動三相交流異步電機的，在拖動電機的情況下還會出現過流報警，脫開電機后測量3相輸出電壓，往往是3相輸出電壓相差比較大，這時候首先應該檢查功率模塊是否損壞，驅動波形是否正常。在LENZE 8240系列變頻器中經常會碰到現象是驅動電路無電壓。開關電源是一個必須檢查的電路，8240系列變頻器與其它變頻器的不同之處是驅動電源不是直接由開關電源供給的，驅動電路和開關電源之間帶有隔離。所以我們還必須檢查隔離變壓器是否有問題。排除以上故障應該可以確定驅動電路的電源是否正常。
(4) 開關電源故障
在8200系列通用變頻器的維修中我們會經常碰到開關電源損壞。故障點主要有功率開關管的損壞，以及開關電源控制電路的損壞。開關管的損壞較容易更換，原型號晶體管及其替換晶體管都能夠買到，控制電路出現故障后修復相對比較復雜，此類型機器的控制電路元器件都是集成于絕緣陶瓷片上，不易更換，需要有一定的經驗以及維修技巧。
(5) 變頻器散熱引起的故障
散熱板分離散熱技術也是LENNZE變頻器的一個很大賣點，大家都知道常規變頻器都是有冷卻風扇散熱，但有些場合使用了散熱風扇后常常成為變頻器的一個常見故障點。這種現象主要在紡織工廠比較多見。紡織工廠空氣中的棉絮和化纖常常堵塞風扇，引起變頻器故障報警。而LENZE變頻器的散熱板分離散熱技術恰恰解決了這個問題。但我們也會碰到客戶在使用一段時間后出現變頻器帶不起重載的現象，從我們的經驗分析也有可能是由于變頻器的散熱問題引起的，由于散熱的不充分，元器件更易老化，損耗更快。一般在這種情況下，更換老化器件就能解決此問題。
此外，在實際應用中我們也可以依據變頻器的發光二極管的狀態判斷一下變頻器的狀態及故障，特別是在沒有面板的情況下這種判斷辦法更方便。一般在綠燈亮，紅燈滅的情況下是在控制面板的操作狀態下。綠燈閃爍，紅燈亮則是操作面板禁止控制。綠燈滅，紅燈一秒閃爍一次，此時變頻器為故障狀態。
應該說LENZE變頻器在使用中還是會碰到一些這樣那樣的故障，以上也是較粗略地介紹了一些常見故障及分析，LENZE變頻器在性能上還是很有特點的，像位置控制，同步控制都是它的優勢所在，所以在應用上值得我們?nèi)パ芯康摹４送鈴木S修角度來說，LENZE變頻器線路相對來說還是比較復雜的，且PCB板有多層布線，對于維修人員的要求也就更高了，也希望變頻器維修的同行們能夠多多交流，解決更多的實際問題。
