搞電子維修用什么樣的示波器

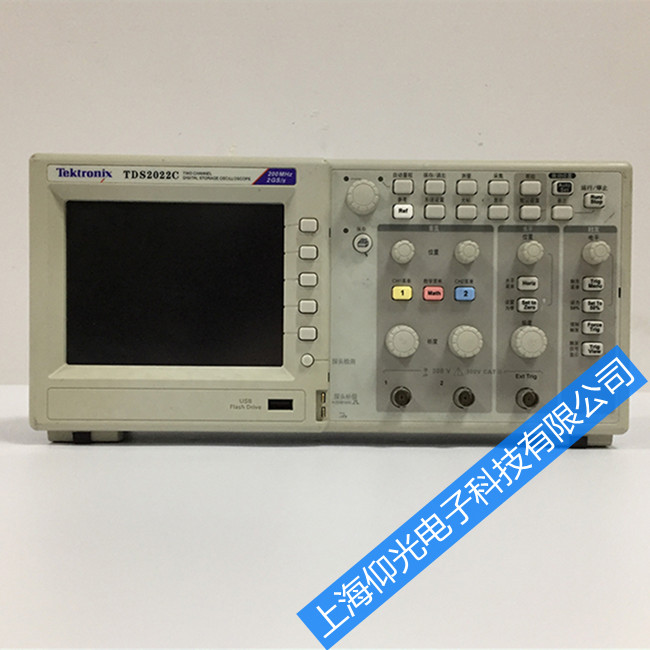

對于維修電視機之類的模擬電子電路產品，建議采用20MHz雙蹤模擬示波器就夠了。對于維修數字電路之類的數字電子電路產品，建議采用數字示波器，帶寬頻率視該電子產品的時鐘頻率而定。對于需要分析突發故障信號的復雜數字電子產品，建議采用具有單次捕捉能力的數字存儲示波器，比如“泰克”TDS2022型200MHz雙蹤數字存儲示波器，
示波器選購及注意事項
選購示波器時，要根據檢測需要選購。 一般的檢測，單通道示波器即可，對于檢測兩個相關的信號時，需要使用雙通道示波器。雙通道示波器具有兩個獨立的信號處理通道，可同時輸入兩個信號，因而可以將兩個信號的相位、幅度、波形等參數進行比較和計量。此外，在檢測同一信號的直流分量和交流分量時，借助于雙通道示波器的兩個通道，一個通道測直流分量，一個通道測交流分量，會十分方便。
在進行家用電器設備的電視機、影碟機、電磁爐等維修時，通常選40MHz 雙通道示波器可以滿足維修要求，因?yàn)樵诰S修工作中往往不需要精確的測量信號的各種參數， 只需粗略的觀測信號波形，估算頻率和周期。此外，家電產品中很多的信號的頻率特性都在示波器的測量范圍之內，例如音頻信號、視頻信號、行同步、場同步、控制信號等都在示波器的測量范圍之內，某些大于40MHz時鐘信號也能測量。
經濟條件好應選購100MHz的示波器，這樣測量高頻信號的精度更高。
家電維修工作中的示波器最好要有選行(電視信號的行信號)和選場(場同步)功能，觀測視頻信號時易于同步，使觀測的波形穩定。
