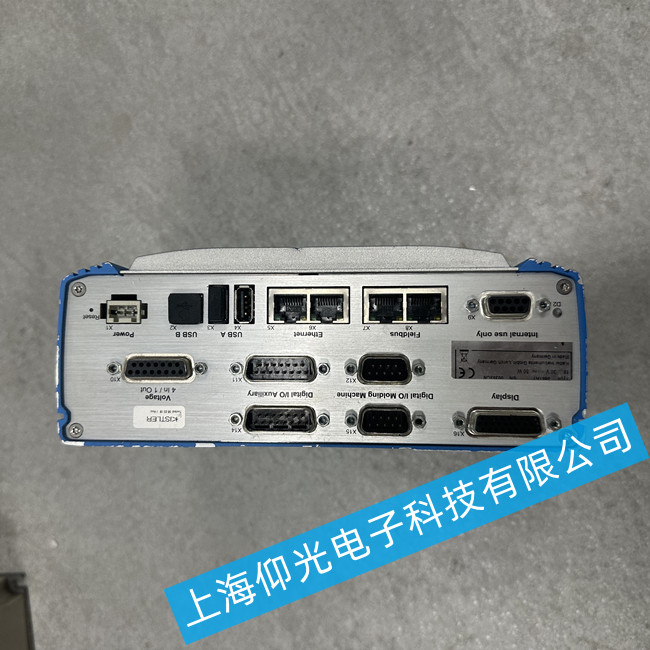

KISTLER奇石樂5863A21壓力傳感器放大器5865B1控制器維修
KISTLER奇石樂5863A21放大器維修-根據工作指示燈閃爍情況判斷問題
當控制板上的單片機能工作時(不加轉把信號燈應閃爍)，但控制器不能正常工作，請注意信號閃爍狀態，下面列出常見閃爍狀態及問題處理為法:
1、弱信號控制部份正常工作為1秒/次:
a、弱信號控制部份正常工作，但加轉把信號電機不轉:1)轉把信號電壓是否加到MCU的第27腳。
2)電機三相線是否接插良好。
3)外力強行轉動電機，有明顯均勻阻力時則多為邏輯電路(0608)損壞或三相下橋驅動三極管損壞。
4)單片機有無虛焊、搭錫、焊歪。
5)MOS管在控制板上阻值是否正常。
6)驅動部分貼片三極管是否貼錯或虛焊。
b、弱信號控制部份正常工作，但加轉把信號電機轉但不正常(啟動有異常響聲):1
1>霍爾信號部位的33K或上拉電阻22K是否開路或虛焊
2>霍爾信號濾波貼片電容有無損壞或貼錯
3>霍爾信號線與電機霍爾信號是否接插正確，如其中兩個信號線對調或不對調:部分電機需調整控制器霍爾信號線或電機線
4>單片機2、3、4腳有無虛焊、連焊、阻值是否相對平衡，如若不平衡(外圍元件沒損壞)則為單片機內部問題
KISTLER奇石樂5865B1控制器維修
(1)控制器內部電源電路損壞：一般是控制器內部短路、斷路或接觸不良;外圍控制器引線某處短路、斷路或接觸不良;
(2)功率元器件損壞：電機損壞、功率元器件本身質量差或等級不足、功率元器件因安裝或震動導致接觸不良、電機過載、功率元件驅動電路等級不足、功率元器件參數設計不當;
(3)線路連接接觸不良：對線材保護不到位、連接線磨損、接插件松動。
如何判斷
