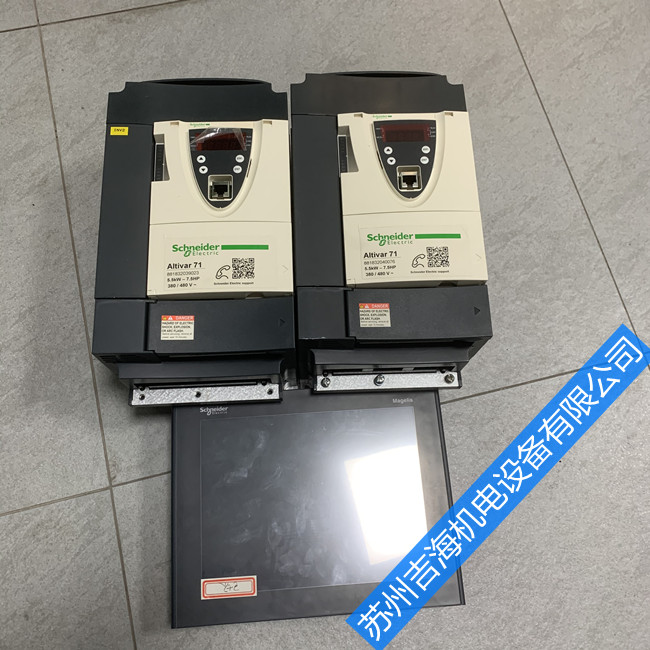

施耐德變頻器常見故障代碼維修
1、OC報警:鍵盤面板LCD顯示:加、減、恒速時過電流。
對于短時間大電流的OC報警,一般情況下是驅動板的電流檢測回路出了問題，模塊也可能已受到?jīng)_擊(損壞)，有可能復位后繼續出現故障，產生的原因基本是以下幾種情況:電機電纜過長、電纜選型臨界造成的輸出漏電流過大或輸出電纜接頭松動和電纜受損造成的負載電流升高時產生的電弧效應。
小容量(7.5G11以下)變頻器的24V風扇電源短路時也會造成OC3報警此時主板上的24V風扇電源會損壞，主板其它功能正常。若出現"1、OC2”報警且不能復位或一上電就顯示"OC3”報警，則可能是主板出了問題;若一按RUN鍵就顯示“OC3'報警，則是驅動板壞了。
2.0u1報警:鍵盤面板LCD顯示:加速時過電壓。
當通用變頻器出現"OU"報警時，首先應考慮電纜是否太長、絕緣是否老化，直流中間環節的電解電容是否損壞，同時針對大慣量負載可以考慮做一下電機的在線自整定。另外在啟動時用萬用表測量下中間直流環 節電壓，若測量儀表顯示電壓與操作面板LCD顯示電壓不同，則主板的檢測電路有故障，需更換主板。當直流母線電壓高于780VDC時，變頻器做OU報警;當?shù)陀?50VDC時，變頻器做欠壓LU報警。
3、LU 報警:鍵盤面板LCD顯示:欠電壓。
如果設備經常"LU 欠電壓”報警，則可考慮將變頻器的參數初始化(H03設成1后確認) ,然后提高變頻器的載波頻率(參數F26)。若E9設備LU欠電壓報警且不能復位則是(電源)驅動板出了問題。
4、EF報警:鍵盤面板LCD顯示:對地短路故障。
G/P9系列變頻器出現此報警時可能是主板或霍爾元件出現了故障。
5、Er1報警:鍵盤面板LCD顯示:存貯器異常。
關于G/P9 系列變頻器“ER1 不復位”故障的處理:法掉FWD- CD短路片，上電、一直按住 RESET鍵下電知道LED電源指示燈熄滅再松手;然后再重新上電看看"ER1不復位”故障是否解除，若通過這種方法也不能解除，則說明內部碼已丟失，只能換主板了。
