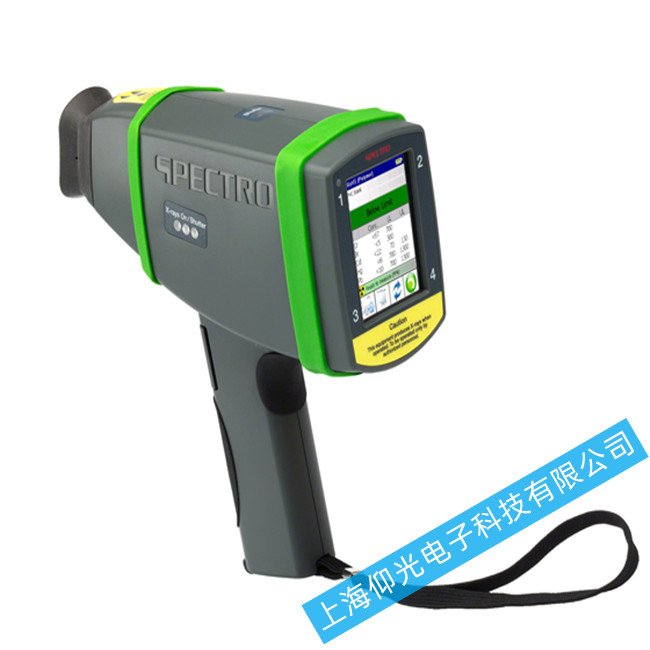

斯派克手持元素分析儀常見故障分析及其維修處理方法
故障一：主機開機后程序不運行。
分析與解決方法：
檢查主機電源是否通電及各板直流工作電源電壓是否正常；檢查 3A 保險管是否融斷；檢查通訊線插頭是否脫落、松動 ；檢查儀器主機通訊線是否有輸出，可用示波器測量 ；點“通訊”按鈕，依次選擇 COM1、COM2、COM3、COM4 通訊串口。如果以上檢查均無誤，就檢查儀器主機內計算機復位狀態。
故障二：初始化不通過。
分析及解決方法：
1、測量向?qū)?nèi)的初始化不通過，先點擊測量向?qū)?nèi)的“取消”按鈕，然后點擊“主界面”按鈕，最后點擊“通訊”按鈕，選擇 COM1 或 COM2 通訊的串口聯機。聯機后，觀察能量是否在 90% ~110%。如果能量低，則返回測量向?qū)ы撁嬷匦鲁跏蓟纯山鉀Q。
2、點擊主界面內的“自動能量平衡”按鈕，能量無法自動平衡，同時，銅(C )、鐵(Fe )、鈣(Ca )的負高壓超過 380V ；鎂(Mg )、鋅(Zn )的負高壓超過 500V 。更換元素?zé)?( 五元素?zé)魤勖赡艿搅?) 后，重新點擊“自動能量平衡”按鈕即可。
3、關機后，打開儀器左右后面板，檢查各插頭是否松動，各集成電路塊是否松動。重啟開機，點擊主界面內的“自動能量平衡”按鈕或能量的“++”和“- -”按鈕，觀察 9000-30-01-00 主板上的發光二極管是否閃動，如果不閃動，則是通訊出現問題。
4、檢查主機與計算機之間通訊聯線是否有松動，個別插針是否彎曲，連線是否脫焊。
5、光路系統出現問題 ：將元素?zé)魠R聚的光斑照射在入射狹縫的中央 ；將凹面光柵匯聚的光斑照射在入射狹縫背面的中央 ±2mm 的區域內 ；調整大狹縫組、小狹縫組的位置，觀察是否有能量出現
故障三：元素?zé)酎c(diǎn)不亮或元素?zé)艄ぷ鳟惓！?/span>
分析及解決方法：
用附件箱內的備用五元素?zé)簦迦胫鳈C(jī)內，觀察儀器是否恢復正常 ；檢查燈驅動板上 0.5A 的保險管是否燒毀 ；檢查元素?zé)舻牟孱^是否插入了燈插座內，且接觸良好 ；檢查燈板工作電壓是否正常(+15V、-15V 、+5V)；檢查電源板電壓輸出是否正常(+15V、-15V 、+5V，在斷開負載的情況下測量)；檢查相關燈電源驅動信號是否正確，包括燈選擇信號等(可用示波器測量)；檢查燈電流 D/A 是否有輸出 ；檢查點燈是否有電源 +450V ；檢查點燈調制脈沖是否正確(可用示波器測量)；檢查點燈電源連線是否脫焊 ；檢查相關燈電源驅動率管是否正常。
故障四：火焰出現異常。
分析及解決方法：
1、按下乙炔開關后，乙炔開關指示燈不亮檢查空壓機是否打開，且出口壓力是否大于 0.20MPa ；檢查乙炔指示燈泡是否燒壞；查看是否有 24V 的工作電源；檢查壓力開關是否接通 ；檢查點火電磁閥的驅動電路是否正常 ；檢查點火電磁閥是否接通。
2、點火，但燃燒頭火焰不能被點燃檢查乙炔鋼瓶是否打開，出口壓力是否為(0.1±0.02)MPa ；按下乙炔開關，查看乙炔開關指示燈是否點亮 ；檢查點火部分是否放在燃燒縫的正上方位置 ；按下軟件中點火按鈕，確認火焰點燃后，是否在 15s 內按下了確認鍵 ；檢查控制火焰的 2 個電磁閥是否接通，火焰電磁閥的驅動電路是否正常 ；接上玻璃轉子流量計，檢查燃?xì)饬髁渴欠裨?.0~2.5L/min ；檢查空壓機是否打開，且出口壓力是否在 0.20~0.25MPa。
3、燃燒頭的火焰不熄滅如果是乙炔開關的指示燈燒壞，分不清開關狀態，就立即更換乙炔開關的指示燈 ；當乙炔開關無法斷開時，應及時更換乙炔開關 ；當乙炔開關斷開后，如果乙炔不能立刻熄滅，就需要更換電磁閥。
4、有乙炔氣溢出由軟件控制的第二電磁閥的控制電路出現問題 ；如果第二電磁閥的閥芯關不斷，就需要更換電磁閥 ；檢查乙炔開關上的連線是否接錯。
