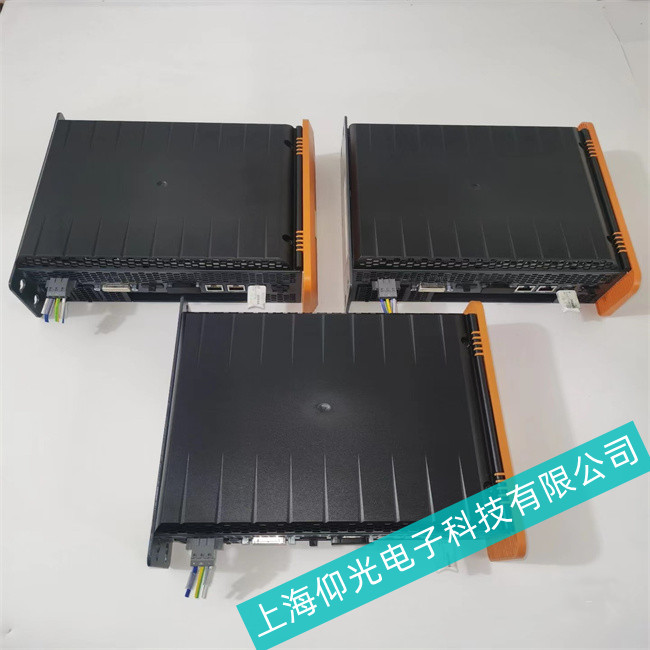

江蘇B&R貝加萊工控機5PC810不能開機故障原因分析
1、檢查CPU 的三大工作條件
供電，時鐘，復位
2、取下BIOS 查22腳片選信號是否有跳變
3、試換BIOS，查跟BIOS 相連的線路
4、查ISA，PCI上的數據線，地址線(及AD)，中斷等控制線(這樣可直接反映南北橋問題)
5、查AGP，PCI，CPU座的對地阻值來判斷北橋是否正常
(一)、供電CPU內核電壓
(1)無電壓
A、場效應管壞，開路或短路
B、濾波電容短路(電解電容)
C、電壓IC 無輸出
無12V 供電
電壓IC 壞
斷線
(2)電壓低
A、CPU 工作電壓相關線路有輕微短路
B、場效應管壞了一個，輸出電壓也會變低
(3)電壓高
C、反饋電路無作用
D、電壓IC輸出電壓低
(二)VID0-4(+5V電壓)
電壓IC 無輸出
和CPU座相連的排阻壞
斷線
(三)VTT 1.5V
(1)無電壓
供電場效應管壞
VTT1.5V 有對地短路
(2)電壓高低
場效應管供電不正常
場效應管壞
(四)時鐘
(1)無時鐘
CPU座與時鐘IC 之間開路
時鐘IC 無輸出
和輸出連接的濾波電容壞(10皮法)
(2)時鐘IC無輸出
供電是否正常 3.3V 2.8V 2.5V
全部無輸出或一半無輸出
晶振是否起振 22皮法是否壞
(3)全部無輸出
有供電，IC 壞
無供電，查供電相關線路
(4)一半無輸出
IC 壞
查不正常的一半供電
(五)復位
(1)無復位1.5V
A、復位電壓低：北橋壞
B、有電壓無復位
北橋假焊或北橋無復位
與北橋相連的線路斷開
(2)北橋無復位(看PCI、AGP、IDE是否正常)
有復位：與北橋間斷線
無復位：查復位的產生電路
上海仰光電子科技有限公司維修貝加萊工控機故障：不能開機、黑屏、觸摸屏上電無反應，上電燒保險， 上電藍屏，通電幾分鐘后屏幕變?yōu)樗{屏，主板故障，黑屏 ，通訊時有時無， 觸摸失靈，有時白屏，觸摸面板故障 ，死屏，電源板故障， 液晶故障，觸摸面板損壞 ，觸控正常但主板程序無反應 ，觸摸不良，觸摸失靈；操作靈敏度不夠 ，上電無任何顯示 ， PWR燈不亮但其他一切正常，雙串口無法通訊 ，主板松動 ，485串口通訊不良，觸摸屏上電無反應，通訊不良，畫面不能切換， 觸摸死機等常見故障等。
