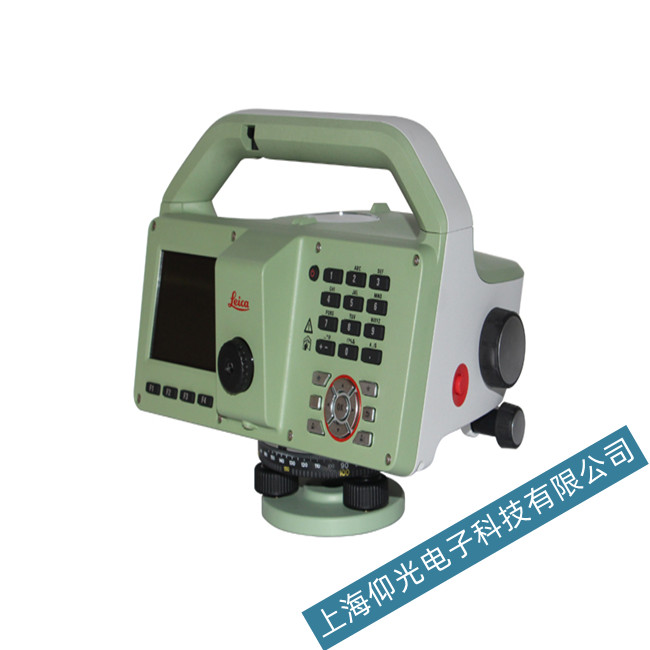

嘉興徠卡電子水準儀LS15常見故障的維修處理方法
1、機械轉動部分
首先，基座的三個腳螺旋松緊合適，無晃動、卡死等現象。其次，豎軸轉動應均勻、靈活，制微動機構應可靠無卡滯、松動和影響操作的現象，調焦手輪轉動應舒適，調節目鏡轉動無干澀、晃動等現象。若有上述缺陷，可通過調整、清洗、上油、更換零件等方法處理。
2、圓水準器軸與豎軸不平行
將儀器固定在三腳架上，調整腳螺旋，使水泡位于分劃圈ZY(調整時，若水泡出現停滯、跳動現象，則應更換水泡)。然后將望遠鏡繞豎軸旋轉180度，觀察水泡是否居中，如不居中則須調整，用腳螺旋調整偏差量的一半，通過調整圓水準器上的校正螺絲，調整氣泡偏差量的另一半。反復幾次，直至望遠鏡旋轉至任意位置水泡均在分劃圈的ZY。要注意的是：調整水泡時，一定要把握其移動的方向，這樣校正才能又快又準確。
3、微動螺旋空轉
在接近目標時微動螺旋不能起到微調作用，此事要檢查儀器微動螺旋和儀器軸是否摔壞變形，如果微動螺旋和軸摔壞變形則須更換為配件即可，如果不是上訴原因，則須調整微動螺旋上的固緊螺絲或水準器軸與底座的固緊螺絲。要注意的是：固緊螺絲的調整力度要合適。
4、十字絲橫絲不水平
儀器整平后，用橫絲的一端瞄準墻上一固定點，轉動水平微動螺旋，觀察該點是否離開橫絲，如果離開表示橫絲不水平，需要校正；如果點子始終在橫絲上移動，則表示橫絲水平。檢驗時也可用掛垂球的方法：觀察十字絲豎絲是否與垂球線重合，如重合說明橫絲水平。
要注意的是：垂球線要細不能晃動。由于十字絲裝置的形式不同，校正方法也有所不同，可用螺絲刀松開十字絲環的校正螺絲，撥正十字絲環�；蛐枰断履跨R處的外罩，用螺絲刀松開四個十字絲的固定螺絲，然后撥正十字絲環。最后再旋緊校正螺絲，此項檢校也須反復進行，直到條件滿足為止。
5、光學成像部分
①光學零件表面應無明顯的或影響使用的水汽、霉斑、灰塵、油跡等缺陷。若有上述缺陷，可用酒精與乙 醚的混合液來擦拭清洗。
②如脫膠、脫膜、破裂視場亮度應均勻良好，分劃板、測微尺、水準器成像不清晰�？叹�平直無結節、斷線等現象�？赏ㄟ^調整、防護、更換零件等方法處理。
③儀器在使用中由于經常搬動和受到外部撞擊，物鏡位置或調焦手輪與齒條位置發生變化，導致看不清目標，此時可用螺絲刀松開固定物鏡或調焦手輪上的螺釘，將儀器對準光管并使光管處于無窮遠位置，然后將儀器調整到最清晰狀態即可。
6、i角校正
(1)把儀器安置在腳架上，并放在相距約(60-80)米遠的兩根線桿或兩墻之間。儀器安放的中間位置要用鋼尺量取。
(2)轉動三個腳螺旋使圓氣泡居中，精確整平儀器。
(3)將兩根相同的標尺固定在兩根線桿或兩面墻上，依次用水平視線瞄準這兩根標尺，為此可使用標尺上同一讀數注記分劃�？梢陨舷乱苿�(dòng)標尺，使儀器對準標尺上相同的部位或數字。
(4)移動儀器，使測站離開其中一個標尺距離為3～5米，轉動腳螺旋，使氣泡居中。
(5)用水平視線照準這兩根標尺，并讀取標尺上的讀數。如果兩個標尺上的讀數一致，那么則不需要校正儀器。如果讀數不同，則須按下述方法進行校正。
