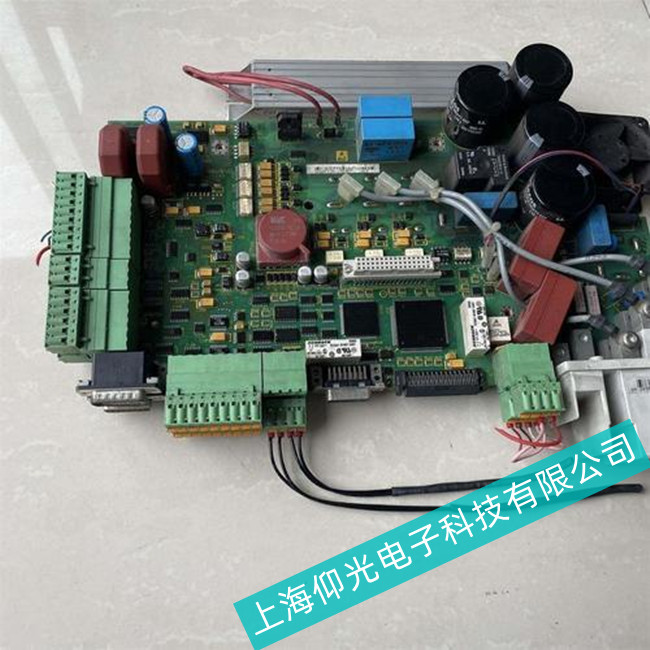

寶山醫院CT掃描Rexroth力士樂工控機MTX VSB系列主板松動解決方法
一、程序法：該法主要用于檢查各種接口電路、以及具有地址參數的各種電路是否有故障，其原理就是用軟件發送數據、命令，通過讀線路狀態及某個芯片(如寄存器)狀態，來識別故障部位。
二，檢查力士樂工控機MTX VSB系列主板是否有短路：在加電之前應測量一下工控主板是否有短路，以免發生意外。判斷方法是：測芯片的電源引腳與地之間的電阻。未插入電源插頭時，該電阻一般應為300Ω，Z低也不應低于100Ω。再測一下反向電阻值，略有差異，但不能相差過大。若正反向阻值很小或接近導通，就說明工控主板有短路發生。力士樂工控機MTX VSB系列主板短路的原因，可能是力士樂工控機MTX VSB系列主板上有損壞的電阻電容、或者有導電雜物，也可能是力士樂工控機MTX VSB系列主板上有被擊穿的芯片。要找出擊穿的芯片，你可以將電源插上加電測量。一般測電源的+5V和+12V。當發現某一電壓值偏離標準太遠時，可以通過分隔法或割斷某些引線、或拔下某些芯片再測電壓。當割斷某條引線或拔下某塊芯片時，若電壓變?yōu)檎＃瑒t這條引線引出的元器件或拔下來的芯片，就是故障所在。
三、除塵法：力士樂工控機MTX VSB系列主板的面積較大，是聚集灰塵較多的地方。灰塵很容易引發插槽與板卡接觸不良，另外，力士樂工控機MTX VSB系列主板上一些插卡、芯片采用插腳形式，也常會因?yàn)橐_氧化而接觸不良。建議用羊毛刷輕輕刷去工控主板上的灰塵，一定注意不要用力過大或動作過猛，以免碰掉工控主板表面的貼片元件或造成元件的松動以致虛焊。注意清除CPU插槽內用于檢測CPU溫度、或工控主板上用于監控機箱內溫度的熱敏電阻上的灰塵，否則會造成工控主板對溫度的識別錯誤，從而引發力士樂工控機MTX VSB系列主板保護性故障。如果是插槽引腳氧化引起接觸不良，可以將有硬度的白紙折好(表面光滑那面向外)，插入槽內來回擦拭;對于插卡插腳，可用橡皮擦去表面氧化層，然后重新插接。
四、拔插交換法：先關機，然后將插件板逐塊拔出;每拔出一塊板就開機觀察機器運行狀態，一旦拔出某塊后、力士樂工控機MTX VSB系列主板運行正常，那么就是該插件板有故障、或相應I/O總線插槽及負載電路故障;若拔出所有插件板后，系統啟動仍不正常，則故障很可能就在工控主板上。
五、靜態/動態測量法：
1、靜態測量法：讓工控主板暫停在某一特寫狀態下，根據電路邏輯原理或芯片輸出與輸入之間的邏輯關系，用萬用表或邏輯筆測量相關點電平，來分析判斷故障原因。
2、動態測量分析法：編制專用論斷程序或人為設置正常條件，在機器運行過程中，用示波器測量觀察有關組件的波形，并與正常的波形進行比較，以便判斷故障部位。
上海仰光電子科技有限公司專業維修力士樂工控機范圍包括：按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。進不了界面、無顯示、亮度看不清楚；，液晶屏顯示豎條、橫條、多畫面，觸摸屏上電無反應，上電燒保險，上電藍屏，通電幾分鐘后屏幕變?yōu)樗{(lán)屏，主板故障，黑屏，通訊時有時無，觸摸失靈，有時白屏，觸摸面板故障，死屏，電源板故障， 液晶故障，觸摸面板損壞，觸控正常但主板程序無反應，觸摸不良，觸摸失靈；操作靈敏度不夠，上電無任何顯示，PWR燈不亮但其他一切正常，雙串口無法通訊 ，主板松動 ，CPU、內存、顯卡，485串口通訊不良，觸摸屏上電無反應，通訊不良，畫面不能切換， 觸摸死機等常見故障等
