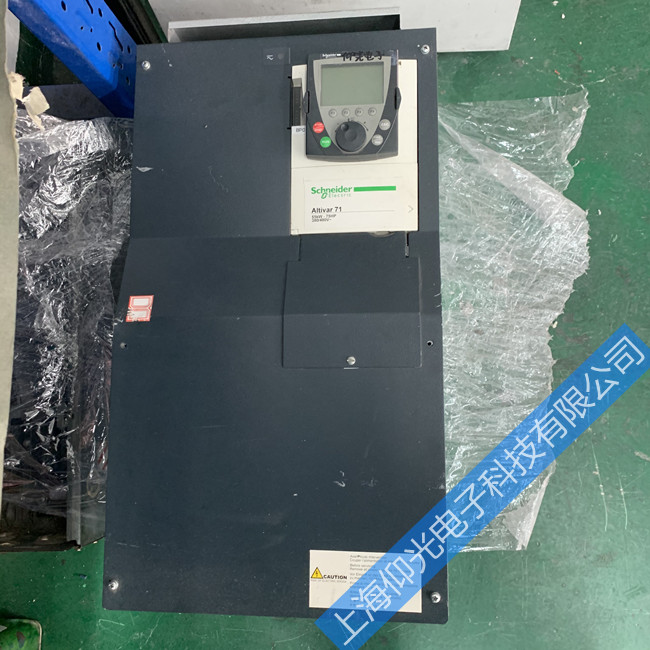

施耐德變頻器顯示NLP故障維修案例
故障現象：顯示NLP
故障分析：
1.PO和PA未短接在一起（90kw以下）
2.PO和PA未連接到直流電抗器（90kw以上）
3.沒有進線主電源
4.變頻器內部損壞
解決方法：
1.對于90KW以下的ATV71。其下方的PAPO默認是有短接片連接的，如果被拆掉或者未接緊，會顯示NLP。
2.對于90KW以上的ATV71，其上方的PAPO是需要連接到自帶的外置式直流電抗器上，直流電抗器端子不分正負。
3.檢查進線電源
故障現象：顯示NST
故障分析：1.LI1或LI2損壞，
2.變頻器參數設置不正確。
3，變頻器有故障。
解決方法：
1.通過“監視--輸入輸出映像--邏輯輸入映像”觀察點通時對應那個LI1點的狀態，如果LI1或LI2，在手柄處于零位時，依然持續有效 （其對應的黑點在上方），則說明LI1或LI2損壞。需維修更換端子板。
2.檢查“應用功能——停車設置”內的“停車類型”應為“斜坡停車”。
3.如果端子LI1損壞，則需要更換端子板，如果僅僅是LI2損壞，則可以將LI2上的線拆掉轉到LI6上（前提是LI6原來沒有被使用），然后“輸入輸出設置--反轉”設為L(zhǎng)I6。松開右上角的螺釘，往下拉端子塊，即可卸掉，然后更換新的端子塊。
