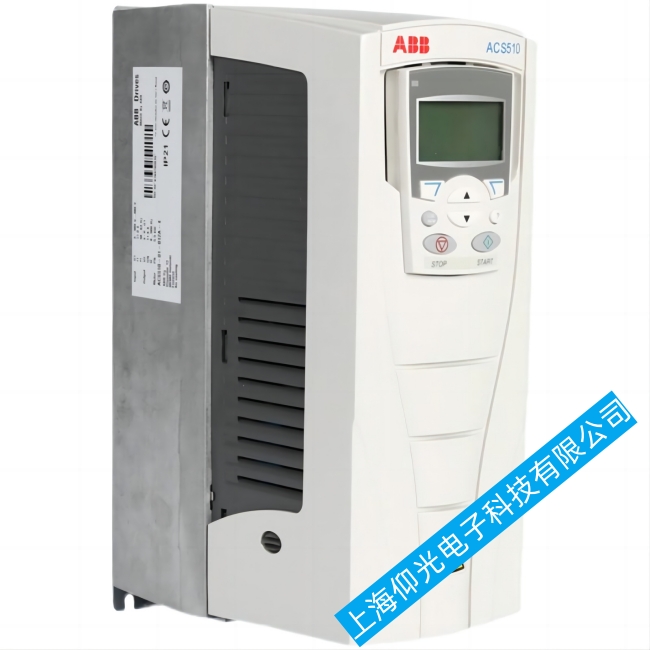

ABB變頻器所有故障中21號報警是比較常見和經常遇到的，當遇到這個故障的時候我們不要著急的去下結論，可以依次排除故障點，首先查看說明書得知此故障意思是變頻器接地故障，引起此故障的原因也有很多種，我們來——排除。
abb變頻器報21是電流故障。變頻器上電之前應先檢查周圍環境的溫度及濕度，溫度過高會導致變頻器過熱報警，嚴重時會直接導致變頻器功率器件損壞、電路短路；空氣過于潮濕會導致變頻器內部直接短路。在變頻器運行時要注意其冷卻系統是否正常，如：風道排風是否流暢，風機是否有異常聲音。
當ABB變頻器檢測到非正常的狀態發生時，會通過操作面板上的LED指示燈和LCD液晶顯示屏顯示對應的故障代碼和報警信息。不同的顯示狀態對應不同的故障報警，一般分為報警和故障，報警是提示類型的，而故障則會導致停機。
我們可以根據狀態消息了解故障的基本情況，如果是輕微的，可以忽略甚至禁止它繼續動作。如果是嚴重的，則需要馬上停機檢查處理。
一、LED紅燈常亮
代表有“故障”發生，當ABB變頻器檢測到有一個非常嚴重的問題發生時，會做出對應的反應：
1.紅色LED燈常亮或者閃爍
2.面板上顯示對應的故障代碼。
3.如果電機正在旋轉，發生故障后電機會停止工作。
二、LED綠燈不停閃爍
代表“報警”,報警對比故障來說并不算很嚴重，它往往是建議用戶，提醒用戶類型，一般不會直接停機。
1.控制面板或者變頻器本體上的LED綠燈不停閃爍。
2.可以使用控制面板查詢具體的報警內容和消息。
發生報警了以后，即使什么動作都不做，幾秒鐘以后，報警狀態還是會隨著時間的推移消失掉。但是如果報警狀態始終存在著，報警的狀態又很快回到原來的狀態，那么很可能是報警信號源一直沒有斷開。
三、清零故障復位
1、自動復位
ABB變頻器可以對一些故障類型進行自動清理復位，具體功能細節可以通過參數組31來設置實現。
比如3108,可以通過EX1、EX2這些外部端口去復位這些故障，如果剛好這些故障是處于有效的狀態，復位完后變頻器就會即刻恢復工作狀態，電機開始旋轉，但這時不排除會帶來一定危險，一定要慎重使用。
3108 AR EXTERNAL FAULT(外部故障復位)設定外部故障自動復位功能是否啟動。0=DISABLE(禁止)-不允許自動復位。1=ENABLE(允許)-允許自動復位。
3103設置延時時間過后，故障(EXTERNAL FAULT1或EXTERNAL FAULT 2外部故障1或外部故障
2)被自動消除。
2、紅燈消除措施
有故障發生后，LED紅燈可能是常亮或者閃爍狀態，如果是常亮狀態，按住控制面板上的復位鍵RESET可能會消除。不管是紅燈常亮或者閃爍，斷電5分鐘以上讓電容里邊的電量徹底放光，芯片處于初始狀態，重新上電后，如果故障已經消失，紅燈也會恢復熄滅的正常狀態。
3、還可以使用以下方法消除故障狀態：
1604 FAULT RESET SET(故障復位設置)可以設定不同的故障復位方法，來實現消除故障的狀態，比如可以通過數字輸入端口或者一些通訊模式來實現，這種方法對于變頻器和PLC等裝置一體機起來使用比較好。同時要注意，如果故障消失了，使用這些外部的復位方法來復位，不排除電機突然啟動，一定要留意人和設備的安全性。
查看歷史故障記錄在Group 04參數組中，還可以查看歷史故障記錄，其中0401代表最后一次發生的故障，0402代表倒數第二次發生的故障，0403代表倒數第三次的故障。通過查看歷史故障記錄，可以了解最近三次的故障情況是否一致，擴展思路來找出故障原因。
總之，ABB變頻器故障后如何進行排查和處理是一個比較復雜的過程。需要使用者具備一定的專業知識和經驗，并且要認真仔細地分析每一個故障信息和報警提示。
