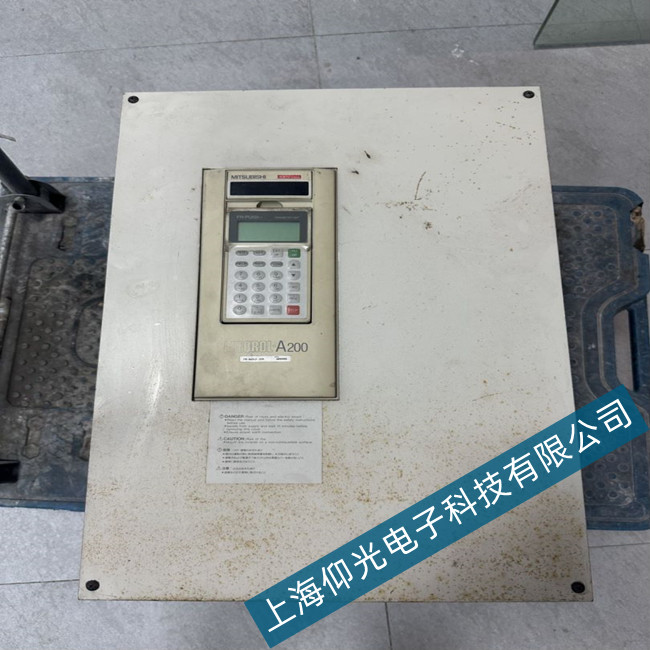

三菱變頻器FR-A200系列電動機短路報SCF故障代碼維修
故障現象：電動機短路故障
故障代碼:SCF
(1)故障名稱:變頻器根據短路程度的不同,可顯示SCF1電動機短路;SCF2有阻抗短路;SCF3接地短路。
(2)生故障的原因：:SCF1:當變頻器輸出相間或輸出對地發生短路,用硬件檢測此故障并快速響應(幾個微秒),觸發故障的電流閾值在變頻器3~4倍的額定電流之間。
(3)SCF2:變頻器因?yàn)樽冾l器輸出相間或輸出相對地發生阻抗短路,使用軟件檢測此故障,時間幾個毫秒,變頻器輸出接地可能的原因有:電動機本身的短路;過長的電動機電纜,如果有多個電動機并聯,電動機與變頻器之間的電纜長度超過80米,而未使用電動機電抗器或變頻器輸出側的正弦波濾波器來降低接地漏電流。
(4)產生故障的原因:電動機或變頻器到電動機的電纜絕緣問題;電流互感器故障;電源板包括|GBT功率部分故障;控制板故障。SCF3:當電動機起動或運行時,檢測變頻器輸出與地發生短路,變頻器檢測到輸出對地有大的漏電流。
(5)解決故障的方法:檢查變頻器到電動機之間的電纜絕緣;檢查電動機絕緣;如果電動機與變頻器之間的電纜過長,應使用電動機電抗器或變頻器輸出側的正弦波濾波器以降低接地漏電流;降低變頻器的開關頻率,檢查GBT功率部分是否正常。
