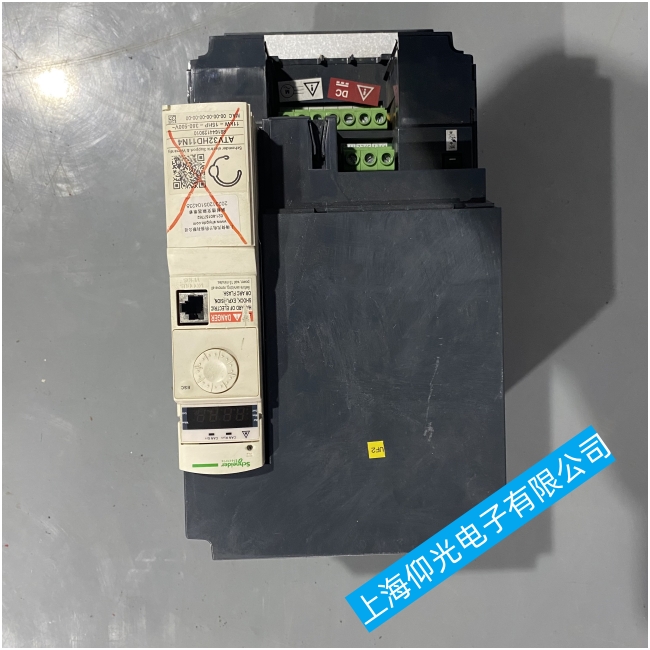

甘肅寧夏施耐德變頻器三相整流故障分析及維修方法
一、關于取樣脈沖信號
可控硅整流電路，若不含脈寬信號，其操作是直接的，即直接控制可控硅。但引入脈寬信號后，整流電路能更精細地調節電流，實現從低至高的直流電壓調整，以適應充電需求。然而，對于這樣的電路，為何需要自輸入端取得同步脈沖信號呢？答案在于交流電的本質。交流電是周期性變化的，其電壓在正負180度間交替這意味著任何整流電路，不論是僅使用正半周還是負半周，都只能捕獲到半個周期的能量。由于我們無法直接觀察電流的方向，同步脈沖信號就變得至關重要。它為我們提供了判斷當前是處于正半波還是負半波的依據，從而確保整流電路能準確、有效地工作。
二、故障檢測
整流過程完成，那主控板怎樣判斷三相整流部分是否都正常工作呢？這有兩個衡量標準：
1.三相電壓輸入脈沖
2.母線電壓
根據上面描述，我們知道，R/S/T進線電壓，必須有同步脈沖到充電驅動板的，過程中不管那相沒有同步脈沖，CPU就認為該相無供電！充電板的cpu也無法輸出同步的驅動脈寬信號。母線電壓：如果變頻器待機狀態，母線變化還不明顯，但一旦加載缺相，母線下降就很明顯，這是第二個判斷點。有了這兩個判斷依據，cpu14足就會發出不同的脈沖，驅動電源板上的隔離光耦。
充電板實測：正常的時候，14足脈沖頻率50hz左右，當缺相發生，或者母線電壓波動過大的時候，輸出頻率大于50hz，頻率自動升高，主控板報警出現。
