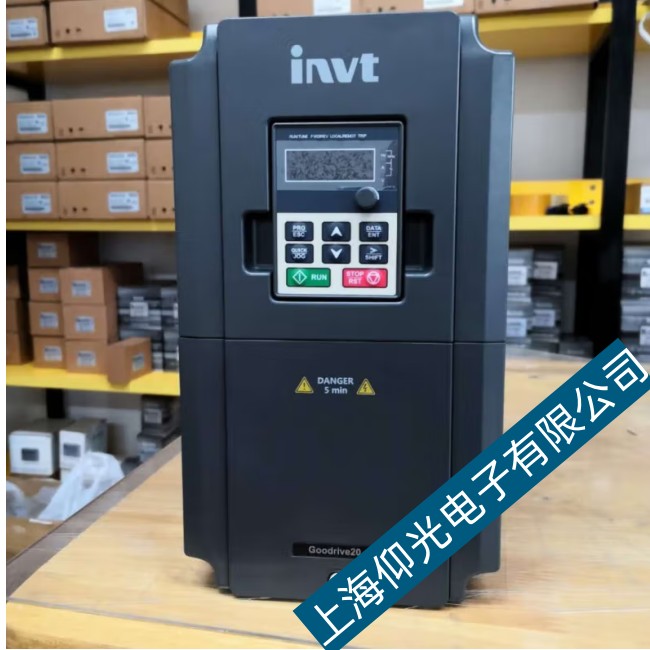

英威騰變頻器常見故障代碼
1、逆變單元故障（OUT）此故障包括OUT1、OUT2、OUT3，它們分別代表逆變單元U相、V相、W相故障。此故障一般只出現在驅動光耦使用PC929的機器中，代表驅動板有1270系列、1290AV03、1250AVS系列、1258AVS系列等。
【檢修思路】OUT故障一般分有上電跳OUT；運行跳OUT；帶載加載跳OUT。此原因一般都是因?yàn)闄z測電路檢測到逆變管VCE電壓異常輸出告警信號，當控制板檢測到此信號后馬上停止驅動輸出并顯示出故障代碼。當然不排除因保護電路本身異常導致的誤保護。值得注意的是在某些情況下會因?yàn)殚_關電源輸出不穩定影響驅動電路供電導致機器無規律跳OUT故障，如因散熱風扇啟動電流過大，每次運行風扇啟動瞬間即跳OUT。檢修時需注意區分。
（1）對于上電跳OUT故障：此問題一般都是因?yàn)楸Ｗo(hù)電路本身不良或者驅動部分，模塊門極有明顯的短路、斷路情況�？梢酝ㄟ^(guò)屏蔽相應相OUT保護信號判斷。如果屏蔽后其它一切正常，則說明問題是因保護電路本身不良引起。屏蔽后運行，如果有三相不平衡，則說明驅動電路或者模塊有問題。
（2）對于運行跳OUT故障：此問題一般都是驅動電路和模塊本身不良引起。首先可以用萬用表電阻檔測試驅動電路相關部位及模塊門極有無明顯短路、斷路現象。屏蔽相關相OUT保護信號運行，測試驅動波形是否正常（無示波器時可使用萬用表交流電壓檔對比測試各路驅動波形）。重點關注波形的形狀、幅度、死區時間等，最后檢測IGBT是否損壞。對比其它相測試驅動門極結電容是否正常（萬用表電容檔）。
（3）對于帶載加載跳OUT故障：此情況相對前兩種來說檢修難度稍大。首先，檢測保護電路本身是否有元件性能不良。正確檢測前提下，對懷疑有問題的二極管、貼片電容采取替換法代換之（注意判斷控制板上OUT信號檢測電路是否正常，可用替換法）。第二，對比檢測驅動電路驅動光耦供電是否正常，門極驅動電阻是否變值。第三，不加載測試驅動波形是否正常。最后仔細判斷，測試IGBT本身是否有問題。
2、電流檢測故障（ITE）
此故障相對比較簡單，一般都是電流檢測電路發生故障導致。目前公司主要使用的電流檢測電路有兩種形式：霍爾傳感器檢測和7840光耦隔離檢測。
（1）霍爾傳感器檢測：對于使用霍爾傳感器的電流檢測電路上電跳ITE故障只需測試關鍵點電壓即可判斷出故障部位。
【霍爾好壞判斷】在霍爾±15V供電正常的情況下，霍爾的信號輸出腳靜態（不帶載）電壓應為零，如異常則說明霍爾損壞。
【運放電路檢測】目前公司所采用的運放IC型號為TL082，其內部包含兩路獨立運算放大器，1腳，7腳為輸出腳，4腳，8腳為±15V供電腳，2，3，5，6腳為信號輸入腳。正常情況下，TL082輸出腳靜態（不帶載）電壓為零。
（2）7840光耦隔離檢測：7840光耦隔離檢測后級同樣使用TL082，檢測方法同前。
【光耦7840的檢測】7840光耦熱冷端分別有一組5V供電，實際檢修中發現熱端的5V供電較容易出現故障導致跳ITE。該5V電源是由相應相的驅動電源通過78L05穩壓后加到7840的1，4腳。其中7840的2，3腳為檢測信號輸入腳。5，8腳為冷端5V供電腳（跟控制板5V為同一電源）。6，7腳為信號輸出腳，靜態電壓（不帶載）為2.5V。若檢測到5，6腳電壓輸出不平衡，一般都為熱端5V供電異�；�7840本身?yè)p壞。值得注意的是：7840熱，冷端的5V供電非開關電源開關變壓器同一繞組提供，所以在檢測電壓時注意正確選擇接地點。（3）主控板問題導致的ITE故障：主控板上涉及ITE故障的電路較簡單，元器件較少。維修時只需測試相關檢測點的靜態電壓即可判斷。
正常情況下，主控板上的Iu，Iv，Iw三個檢測點的靜態電壓為零，若不為零則檢測排線是否開路。CPU的73腳，79腳，80腳分別為IU-AD，IV-AD，IW-AD。該三點電壓正常為1.6V左右。如檢測電壓正常但仍跳ITE則判為CPU本身?yè)p壞。如若某腳電壓異常則只需檢測相應腳外部阻容元件是否有損壞。
3、POFF故障
顯示POFF故障一般情況只有三種原因：
（1）機器檢測到的直流母線電壓嚴重偏低。
（2）缺相信號異常。
（3）220V機器電壓等級參數設錯。
【判斷方法】使用鍵盤或者面膜上的移位鍵將顯示內容切換到顯示母線電壓狀態。用顯示值與實測值對比如果偏差較大說明母線檢測電路異常。反之，如果兩值偏差極小或者相等說明缺相信號異常。目前我們公司所使用母線檢測電路有兩種：電阻分壓和運算比較放大（TL082）。對應關系為檢測電路輸出的0—3.3V對應實際母線的0—1000V，兩種電路相對比較簡單，維修時只需測試電路中關鍵點電壓即可輕易找到故障點。
檢測缺相電路時直接測試缺相板，驅動板上的PL信號是否正常。正常情況PL為低電平，缺相時為方波，掉電時為高電平。需注意：驅動板或者缺相板輸出的PL信號在主控板上還經過了電平切換后才送入CPU，維修時需注意判斷故障是由主控板還是缺相板引起。
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
