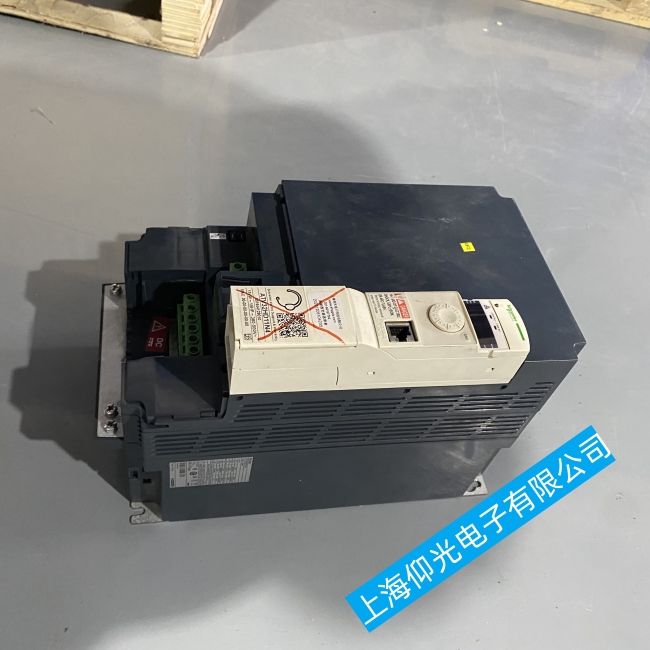

施耐德變頻器維修常見故障原因及解決方法
OTF1
[PTC1過熱]l 發現PTC1探頭過熱
l 檢查電機負載及電機大小
l 檢查電機通風情況
l 在重起動前等待電機冷卻下來
l 檢查PTC探頭的類型及狀態
OTF2
[PTC2過熱]
l 發現PTC2探頭過熱
OTFL
[PTC=LI6過熱]
l 發現輸入LI6上的PTC探頭過熱
PTF1
[PTC1探頭故障]
l PTC1探頭打開或短路
l 檢查PTC探頭以及探頭與電機、變頻器的連線情況
PTF2
[PTC2探頭故障]
l PTC2探頭打開或短路
PTFL
[LI6=PTC探頭故障]
l 輸入PL6上的PTC探頭打開或短路
SCF4
[LGBT短路]
l 電源元件出現故障
l 檢查或修理變頻器
SCF5
[負載短路]
l 變頻器輸出短路
l 檢查變頻器與電機之間的電纜連接情況以及電機的絕緣情況
l 檢查或修理變頻器
SLF1
[Modbus通信故障]
l 在Modbus總線上出現通信中斷
l 檢查通信總線
l 檢查是否超時
l 參考相關新產品文件
SLF2
[PowerSuite通信故障]
l PowerSuite出現通信故障
l 檢查PowerSuite的電纜連接情況
l 檢查是否超時
SLF3
[HMI通信故障]
l 圖形顯示終端現出通信故障
l 檢查端子連接情況
l 檢查是否超時
SRF
[轉矩管理超時]
l 達到轉矩控制功能超時
l 檢查功能的設置
l 檢查機構的狀態
SSF
[轉矩/電流限幅]
l 切換至轉矩限幅
l 檢查是否出現機械問題
l .檢查限幅參數（請參考隨機提供的CD-ROM）
TJF
[IGBT過熱]
l 變頻器過熱
l 檢查負載、電機、變頻器的大小
l 減小開關頻率
l 在重起動前等待電機冷卻下來
不能自動復位的故障
故障代碼
故障名稱
故障原因
處理方法
R12A
[A12輸入]
l 模擬輸入上出現不一致的信號
l 檢查模擬輸入的接線情況以及信號值
RNF
[速度超差]
l 編碼器速度反饋與給定值不匹配
l 檢查電機、增益和穩定性參數
l 增加一個制動電阻
l 檢查電機/變頻器/負載的大小
l 檢查編碼器的機械連軸器及其連線
BOF
[DRB過載]
l 制動電阻器受力過大
l 請參考隨變頻器一起提供的CD-ROM
BRF
[機械制動故障]
l 制動反饋觸點與制動邏輯控制不匹配
l 檢查反饋電路以及制動邏輯控制電路
l 檢查制動器的機械狀態
CRFL
[預充電故障]
l 充電繼電器控制故障或充電電阻損壞
l 檢查內部連接情況
l 檢查或修理變頻器
ECF
[編碼器連軸器故障]
l 編碼器的機械邊軸器斷裂
l 檢查編碼器的機械連軸器
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
