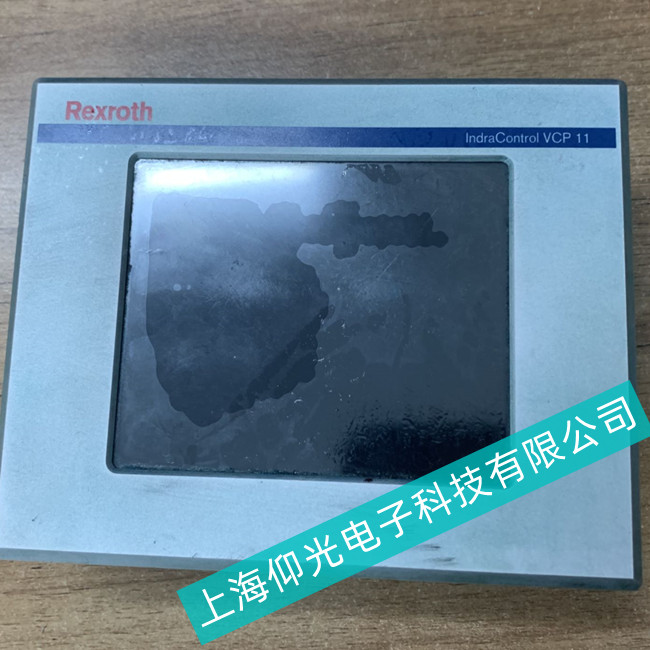

Rexroth力士樂工控機BTV40主板故障檢測方法
Rexroth力士樂工控機BTV40主板故障往往表現為系統啟動失敗、屏幕無顯示等難以直觀判斷的故障現象。
1.主板故障檢測方法：清潔法可用毛刷輕輕刷去主板上的灰塵，另外，主板上一些插卡、芯片采用插腳形式，常會因為引腳氧化而接觸不良。可用橡皮擦去表面氧化層，重新插接。
2.主板故障檢測方法；觀察法
反復查看待修的板子，看各插頭、插座是否歪斜，電阻、電容引腳是否相碰，表面是否燒焦，芯片表面是否開裂，主板上的銅箔是否燒斷。還要查看是否有異物掉進主板的元器件之間。遇到有疑問的地方，可以借助萬用表量一下。觸摸一些芯片的表面，如果異常發燙，可換一塊芯片試試。
3.主板故障檢測方法：電阻、電壓測量法
為防止出現意外，在加電之前應測量一下主板上電源+5V與地(GND)之間的電阻值。最簡捷的方法是測芯片的電源引腳與地之間的電阻。未插入電源插頭時，該電阻一般應為300?，最低也不應低于 100Q。再測一下反向電阻值，略有差異，但不能相差過大。若正反向阻值很小或接近導通，就說明有短路發生，應檢查短的原因。主板短路故障產生這類現象的原因有以下幾種:
(1)主板上有被擊穿的芯片。一般說此類故障較難排除。例如TTL 芯片(LS系列)的+5V連在一起，可吸去+5V引腳上的焊錫，使其懸浮，逐個測量，從而找出故障片子。如果采用割線的方法，勢必會影響主板的壽命。
(2)板子上有損壞的電阻電容。
(3)板子上存有導電雜物。
當排除短路故障后，插上所有的/0卡，測量+5V，+12V與地是否短路。特別是+12V與周圍信號是否相碰。當手頭上有一塊好的同樣型號的主板時，也可以用測量電阻值的方法測板上的疑點，通過對比，可以較快地發現芯片故障所在
上海仰光電子科技有限公司維修力士樂工控機維修范圍包括：按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、觸摸不良， 觸摸死機、觸摸偏差，觸摸失靈，觸摸面板故障，無背光、背光暗、PWR燈不亮、雙串口無法通訊 ，通訊時有時無，通訊失敗等故障。進不了界面、亮度看不清楚，液晶屏顯示豎條、橫條、多畫面，觸摸屏上電無反應，通電幾分鐘后屏幕變?yōu)樗{(lán)屏，死屏， 觸摸面板損壞，觸控正常但主板程序無反應，操作靈敏度不夠，上電無任何顯示，PWR燈不亮但其他一切正常，主板松動 ，CPU、內存、顯卡，485串口通訊不良，觸摸屏上電無反應，通訊不良，畫面不能切換， 觸摸死機等常見故障等。希望能用專業知識幫助您解決難題，歡迎咨詢維修。
