默納克變頻器拖動電機時電機抖動故障維修

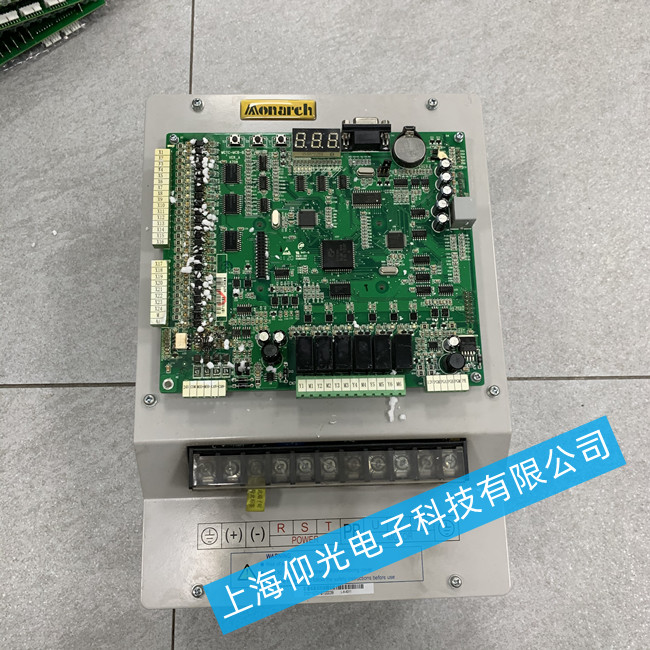

一臺默納克變頻器在拖動電梯電動機運行，下行啟動加速時會出現電梯轎廂抖動幾次，進入全速運行抖動情況消失，拖動電梯電機上行時沒有抖動情況的故障現象。送修客戶將這臺默納克變頻器裝到好的電梯試運行，也出現同樣的故障，說明這臺默納克變頻器內部電路出現了故障。
默納克變頻器故障維修思路及檢查步驟：從故障現象來看，是在默納克變頻器進行啟動加速時輸出電流不正常而導致的，問題很可能是出在變頻器的驅動電路，遂默納克變頻器的外殼拆開，將IGBT模塊FP50R12KT3拆下進行檢測，檢測結果IGBT模塊FP50R12KT3是好的。給驅動電路加上電壓，并用信號發生器分別給六路驅動電路加上驅動脈沖信號，然后用示波器監測六路脈沖輸出的情況，結果發現有其中的一路在剛加電啟動時輸出脈沖與其它五路不一樣，說明這一路驅動電路存在故障。
仔細觀察這一路驅動電路中的電子元件及印制線，沒有發現什么異常，用萬用表檢測驅動電路中的穩壓二極管、三極管均沒有發現問題，將故障支路驅動電路中的光電耦合器A4504拆下來，給其加上觸發電壓，檢測其輸出電路，證實驅動光電耦合器A4504也是好的，仔細觀察給光電耦合器供電電路中的濾波電容，50V47µF的電解電容底部有些黏黏的東西，說明這只電解電容存在漏電解液的情況，遂將這只50V47µF的電解電容從變頻器驅動板上拆下，用電容表檢測其容量，只有三十幾微法，容量也以變小，更換上一只同型號同規格的50V47µF電解電容，將變頻器裝好，拿到電梯上進行試運行，電梯啟動加速時沒有在出現抖動情況，一例由于電解電容故障造成的默納克變頻器故障被順利修復。
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
