一、故障現象

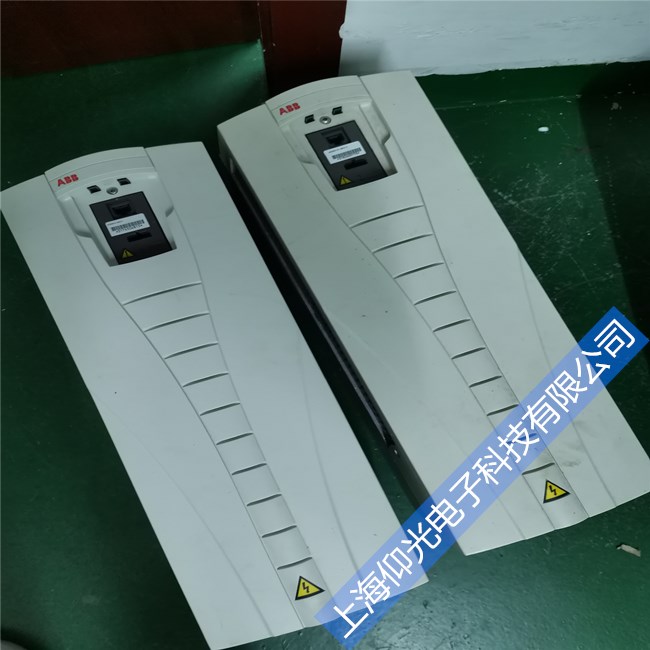

當ABB ACS355變頻器出現短路或斷路故障時，通常會在驅動器的鍵盤上顯示相應的故障代碼。例如，“0004 SHORT CIRC”代表短路故障，“0022 SUPPLY PHASE”則代表供電階段故障。這些故障代碼是變頻器自動診斷系統檢測到的異常信號，用于提示技術人員進行故障排查和維修。
二、故障原因
1.短路故障：短路故障通常是由于電機電纜沿線某處或電機本身發生短路引起的。此外，有缺陷的輸出晶體管或有缺陷的電流傳感器也可能導致短路故障的發生。
2.供電階段故障：供電階段故障通常是由于輸入電源線缺相或保險絲熔斷導致中間電路直流電壓振蕩引起的。當直流電壓紋波超過驅動器標稱直流電壓的14%時，故障將跳閘。
三、維修步驟
1.故障診斷：首先，根據驅動器鍵盤上顯示的故障代碼，確定故障類型。然后，使用萬用表等工具對故障點進行初步排查，確定故障的具體位置。
2.拆卸檢查：在確定了故障點之后，需要將變頻器進行拆卸。在拆卸過程中，應注意標記和記錄各個部件的位置和連接方式，以便后續安裝時能夠準確還原。拆卸后，對故障部件進行詳細檢查，找出故障的具體原因。
3.更換維修：對于損壞的部件，如輸出晶體管、電流傳感器等，需要進行更換。在更換過程中，應選擇與原件相同型號和規格的部件，并確保安裝正確。同時，對于因短路或斷路導致的損壞部件，還需要對電機電纜和電機本身進行檢查和維修。
4.測試驗證：在更換和維修完成后，需要對變頻器進行測試驗證。首先，對變頻器進行空載測試，觀察其運行狀態是否正常。然后，進行帶載測試，檢查其負載能力是否滿足要求。在測試過程中，應密切關注驅動器鍵盤上的故障代碼和指示燈狀態，確保故障已經完全排除。
5.安裝恢復：測試驗證通過后，將變頻器重新安裝到設備上，并恢復其正常運行狀態。在安裝過程中，應注意各個部件的連接方式和位置是否正確，確保設備能夠穩定可靠地運行。
