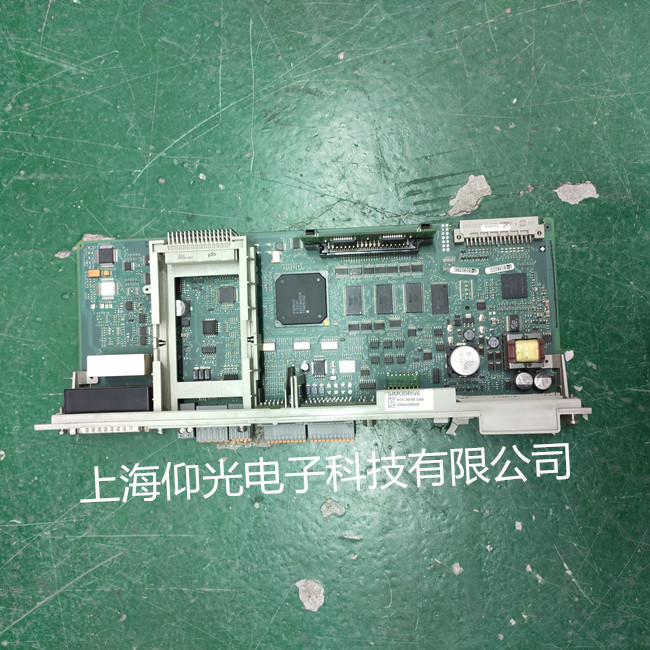

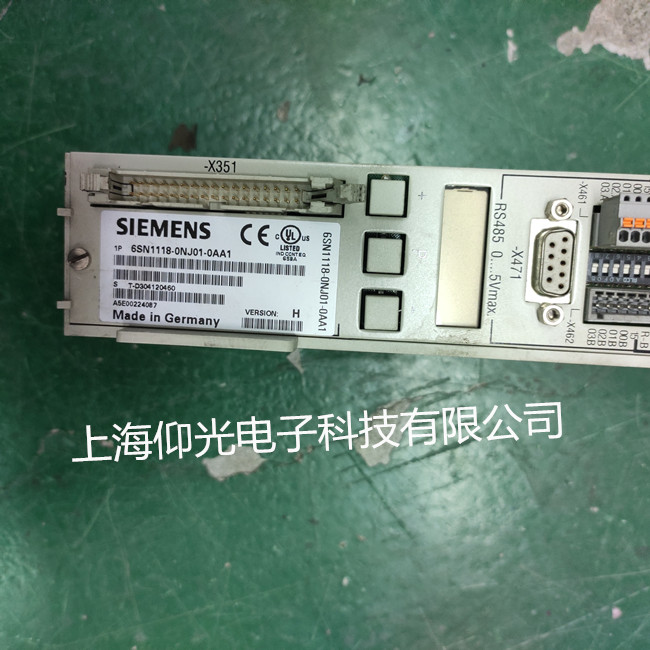

西門子6SN1118軸卡維修，6SN1118無顯示維修，西門子6SN1118冒煙維修，維修6SN1118伺服軸卡，西門子伺服驅動器控制板維修，SIMODRIVE 611 通用模塊維修，西門子伺服軸卡維修，西門子611D軸卡維修，西門子611數控軸卡維修，西門子6SN1123主板維修，西門子6SN1118軸控制板維修。，檢測通過西門子數控機床帶伺服電機專業測試平臺檢測質量保證。
西門子611U是目前西門子常用的交流數字式是伺服驅動系統，采用模塊化安裝方式，主軸與各伺服驅動單元共用電源。用于進給驅動的伺服驅動模塊有單軸與雙軸兩種結構型式，帶有PROFIBUS DP總線接口。
驅動器內部帶有FEPROM（non-volatile date memory,非易失可擦寫存儲器），用于存儲軟件與用戶數據，驅動器的調整，動態優化可以在WINDOWS環境下，通過SimoComU軟件自動進行，安裝、調整十分方便。
驅動器由整流電抗器（或伺服變壓器）、電源模塊、功率模塊、611控制模塊等組成；電源模塊自成單元，功率模塊、611控制模塊、PROFIBUS DP總線接口模塊組成軸驅動單元。各驅動器單元間共用611直流母線與控制線，并通過PROFIBUS DP總線，與 SIEMENS 802D/810D/840D系統相連接，組成數控機床的 伺服驅動系統。
例1：在實際維修機床的時候，611UE會出現“039”的報警。
查看報警說明：039 在識別功率部件時出錯。
在039報警時，會出現039―20000的情況：是沒有一個功率模塊被識別。
處理方法是：把數控機床斷電，把611U驅動模塊與功率模塊重新插拔就可以解決問題。
例2：在039報警時，會出現039―30000的情況：功率部件識別符不同與輸入功率部件在這輸入部件類型。
即611UE功率模塊與驅動模塊無法識別。
處理方法是：
按―，P，顯示A x x x x（四位數字）
按+/―，找到A0651
按P進入，按+/―，將該值修改為4
按P退出
按+/―，找到A1106
按P進入，將該值修改為6，退出。
找到A0652，修改為1，并且等待其自動恢復為0
同時按+和―鍵，顯示B x x x x（四位數字）
找到B0651，修改為4
找到B1106，修改為6
找到B0652，修改為1，并且等待其自動恢復為0
按RESET（紅色指示燈）重新啟動，可以排除故障。
例3：在實際維修機床的時候，611U會出現“A1106”的報警。
查看報警說明：驅動器沒有數據。需要重新裝載數據。
重新裝載數據需要裝SimoCom U軟件,裝好后，在“開始”鍵下，打開軟件，
1．用電纜將計算機與611UE的x471連接，
具體方法是：
注意：不能帶電插拔！需要把機床電關了，再插拔！
2．配置電機參數：
命名軸名
輸入PROFIBUS總線地址
611U第一單軸模塊 10
611U第二單軸模塊 11
611U第三單軸模塊 20
611U第四單軸模塊 21
611U第一雙軸模塊 12
611U第二雙軸模塊 13
設定電機型號
電機測量元件的設定
直接測量系統的設定
儲存參數
驅動器正確配置好后，611U的R/F紅燈滅；液晶窗口顯示：“A0831”，驅動器總線數據通訊生效。
機床重啟后，即可正常工作。
常修部分型號如下：
6SN1118-1NK01-0AA1 6SN1118-0NK01-0AA1
6SN1118-0AA11-0AA1 6SN1118-1NH01-0AA1
6SN1118-0NH01-0AA1 6SN1118-1NJ01-0AA1
6SN1118-0NJ01-0AA1 6SN1118-0DM33-0AA2
6SN1118-1NK01-0AA1 6SN1118-0DM31-0AA2
6SN1118-0DJ21-0AA2 6SN1118-0DK23-0AA2
6SN1118-0DK21-0AA2 6SN1118-0DG21-0AA1
6SN1118-0DG22-0AA1 6SN1118-0DG23-0AA1
6SN1118-0DH21-0AA1 6SN1118-0DH22-0AA1
6SN1118-0DH23-0AA1 6SN1118-0AD11-0AA1
6SN1118-0DM23-0AA0 6SN1118-0AE11-0AA1
6SN1118-1NK01-0AA1 6SN1118-0DJ23-0AA2
6SN1118-0AA11-0AA1
6SN1118-0AD11-0AA1
6SN1118-0AE11-0AA1
6SN1118-0BJ11-0AA0
6SN1118-0BK11-0AA0
6SN1118-0DA11-0AA0
6SN1118-0DA12-0AA0
6SN1118-0DA13-0AA0
6SN1118-0DB11-0AA0
6SN1118-0DB12-0AA0
6SN1118-0DB13-0AA0
6SN1118-0DG21-0AA1
6SN1118-0DG22-0AA1
6SN1118-0DG23-0AA1
6SN1118-0DH21-0AA1
6SN1118-0DH22-0AA1
6SN1118-0DH23-0AA1
6SN1118-0DJ21-0AA0
6SN1118-0DJ23-0AA0
6SN1118-0DK21-0AA0
6SN1118-0DK23-0AA0
6SN1118-0DM11-0AA1
6SN1118-0DM13-0AA1
6SN1118-0DM21-0AA0
6SN1118-0DM23-0AA0
6SN1118-0DM31-0AA0
6SN1118-0DM33-0AA0
6SN1118-0NH01-0AA0
6SN1118-0NH11-0AA0
6SN1118-0NJ01-0AA0
6SN1118-0NK01-0AA0
6SN1118-1NH01-0AA0
6SN1118-1NJ01-0AA0
6SN1118-1NK01-0AA0
