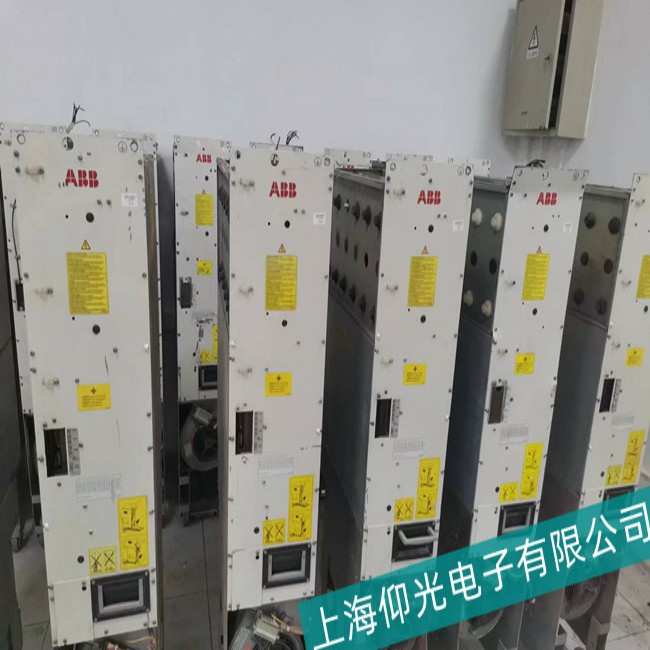

以下是 ABB 變頻器 ACS510-01-038A-4 整流模塊損壞故障的維修方法：
-
過電壓：電網波動、開關操作不當?shù)仁馆斎腚妷哼^(guò)高，可能損壞整流橋模塊。
-
過電流：負載突變或變頻器內部電路異常，產生較大過電流，會導致整流橋模塊燒毀。
-
散熱不良：風扇故障、散熱片堵塞等致使模塊溫度升高，加速老化引發故障。
-
質量問題：劣質元器件或材料存在缺陷，導致整流橋模塊提前損壞。
-
故障診斷3：查看操作面板上的故障代碼，初步判斷故障類型。同時檢查外部連接，包括電源線和控制線的連接是否正確，變頻器外殼有無松動，風扇和散熱器是否堵塞。
-
安全準備3：維修前確保設備已斷電，遵循安全操作規程，防止觸電。
-
外觀檢查2：觀察整流橋模塊有無燒焦痕跡、裂紋等，檢查電源線、輸出電纜等連接部位是否牢固。
-
電氣檢測1：使用萬用表測量整流橋模塊各引腳之間的電阻值，判斷是否短路或開路。找到變頻器內部直流電源的 P 端和 N 端，將萬用表調到電阻 X10 檔，紅表棒接到 P，黑表棒分別依到 R、S、T，正常時有幾十歐的阻值，且基本平衡。相反將黑表棒接到 P 端，紅表棒依次接到 R、S、T，有一個接近于無窮大的阻值。將紅表棒接到 N 端，重復以上步驟，都應得到相同結果。若阻值三相不平衡或紅表棒接 P 端時電阻無窮大，說明整流橋有故障。
-
拆卸模塊3：根據故障判斷確定需拆卸的模塊，按照 ABB 變頻器的拆卸說明，小心拆下?lián)p壞的整流模塊。
-
更換模塊3：若模塊完全損壞，需更換新的模塊。注意新模塊與舊模塊的型號、規格等參數一致，按照安裝說明進行安裝。在更換整流模塊時，要在其與散熱片接觸的面上均勻涂上一層傳熱性能良好的硅脂，再緊固安裝螺絲8。
-
測試驗證3：更換模塊后，對變頻器進行測試驗證�？蛇\(yùn)行一些簡單測試程序或模擬實際工作場景，觀察變頻器是否能正常工作，整流模塊是否工作正常。
-
加強電源管理：確保電網穩定，必要時加裝穩壓器或?yàn)V波器改善電源質量。
-
優化負載匹配：選擇合適的變頻器和電動機，避免過載，定期檢查負載狀況。
-
提高散熱效率：保持變頻器周?chē)h(huán)境清潔，及時清理散熱片灰塵污垢，定期維護風扇。
-
選用優質元器件：采購正規渠道的 ABB 變頻器配件，確保元器件質量。
