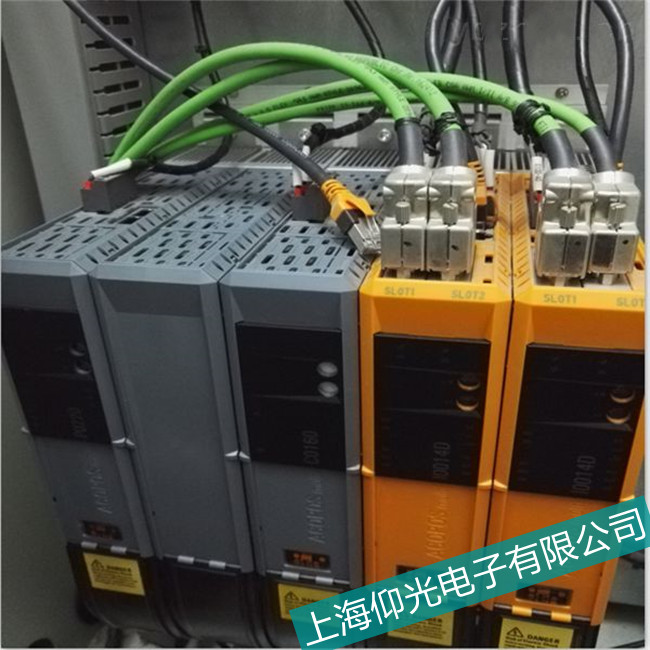

貝加萊伺服驅動器8V1045.00-2輸出電壓低故障維修
貝加萊伺服驅動器 8V1045.00-2 出現輸出電壓低故障時，可能由電源輸入異常、功率模塊損壞、參數設置錯誤或電機負載異常等原因?qū)е�。以下是系統性的排查和維修步驟，結合電氣檢測與邏輯分析，幫助定位并解決問題：
一、初步檢查：輸入電源與連接
1. 測量輸入電壓穩定性
-
主電源檢測：
使用萬用表測量驅動器輸入端子（L1/L2/L3）的三相電壓，確認是否在額定范圍（AC 380~480V，±10%）內。若輸入電壓偏低，檢查前級斷路器、接觸器觸點是否氧化、接觸不良，或供電線路存在壓降（如線纜過長、線徑過細）。 -
控制電源檢測：
確�？刂齐娫矗ㄈ� 24V DC）穩定，若控制電源電壓不足，可能導致驅動器邏輯電路異常，間接引發輸出電壓低。
2. 檢查電源連接線纜
- 重點排查輸入電源線、電機動力線是否松動、虛接或絕緣層破損短路。
- 若線纜連接處發熱或氧化，需重新壓接端子或更換線纜，確保接觸良好。
二、功率模塊與驅動電路故障排查
1. 功率模塊（IGBT）檢測
-
萬用表粗測：
斷開驅動器電源，待電容放電后，使用萬用表二極管檔測量功率模塊的三相輸出端子（U/V/W）與直流母線（P/N）之間的二極管壓降。- 正常情況下，P 到 U/V/W 應有約 0.3~0.7V 的正向壓降，反向截止；N 到 U/V/W 反向應有壓降，正向截止。
- 若某相壓降異常（如短路或開路），說明模塊內部 IGBT 或續流二極管損壞，需更換功率模塊。
-
示波器精測：
若條件允許，在驅動器空載運行時，用示波器測量模塊輸出的 PWM 波形。若某相波形缺失或幅度不足，可能是模塊驅動電路故障（如驅動芯片、電阻、電容損壞）。
2. 驅動板與信號傳輸
- 檢查驅動板與功率模塊之間的驅動信號線（如插頭 X41、X42）是否松動、氧化，重新插拔并清理接口。
- 若驅動信號異常，可能是驅動板上的光耦隔離元件、驅動芯片（如 TC4427、IR2110）或穩壓元件損壞，需逐一檢測并更換失效元件。
三、參數設置與控制邏輯排查
1. 恢復出廠設置與基礎參數檢查
- 通過調試軟件（如 B&R Workbench）連接驅動器，備份現有參數后，執行 恢復出廠設置，排除因參數誤設導致的輸出異常。
-
重點檢查以下參數：
- 電機額定電壓 / 電流（參數組如 2000 系列）：確保與電機銘牌一致，若設置值低于電機實際需求，可能限制輸出電壓。
- 最大輸出電壓限制（如參數 2085）：確認是否被人為降低，默認應設為驅動器額定輸出電壓（如 AC 400V）。
- 速度環 / 電流環增益（參數 2100~2103）：若增益過低，可能導致動態響應不足，輸出電壓無法跟隨指令。
2. 控制模式與指令信號驗證
- 確認驅動器工作模式（如速度模式、轉矩模式、位置模式）與控制需求一致。
- 若使用模擬量指令（如 0~10V 或 4~20mA），用萬用表測量指令輸入端子（如 X20 的 AI1/AI2）的信號值，確保指令電壓 / 電流與預期一致。若指令信號偏低，檢查上位機輸出或信號線是否存在干擾、衰減。
四、電機與負載系統檢測
1. 電機絕緣與阻抗測試
- 斷開電機與驅動器的連接，用絕緣電阻表（兆歐表）測量電機三相繞組的對地絕緣電阻（應≥5MΩ），若絕緣不良，可能導致驅動器過載保護或輸出電壓被拉低。
- 用萬用表測量電機三相繞組的直流電阻，三相阻值應平衡（偏差≤5%），若某相阻值異常，可能是繞組匝間短路或斷路，需維修電機。
2. 負載機械卡阻排查
- 手動盤動電機軸，檢查負載機械是否存在卡阻、軸承損壞或傳動部件異常。若負載過重或卡死，驅動器會因過載而限制輸出電壓，甚至觸發過流報警。
- 空載測試驅動器：斷開電機與負載的連接，單獨運行驅動器，觀察輸出電壓是否恢復正常。若空載正常，說明故障在負載側（如減速機卡死、傳送帶張力過大等）。
五、維修操作步驟與注意事項
1. 功率模塊更換流程
- 斷電放電：確保驅動器完全斷電，等待至少 5 分鐘，并用萬用表確認直流母線電容電壓低于 36V。
- 拆卸舊模塊：記錄模塊連接線序（如電源線、驅動信號線、溫度傳感器線），拆除固定螺絲和接線端子，小心取出舊模塊（避免靜電損壞）。
- 安裝新模塊：對準安裝孔位，均勻擰緊螺絲（力矩參考手冊），確保散熱面貼合良好（可涂抹導熱硅脂），按原線序恢復連接。
- 參數初始化：更換模塊后，需重新配置電機參數，并執行 電機自動辨識（如參數 2090=1），讓驅動器識別新電機特性。
2. 驅動板維修要點
- 若驅動板上的電容鼓包、電阻燒黑或芯片發燙，需優先更換受損元件。
- 對于驅動芯片故障，需使用熱風槍精準拆卸，更換同型號芯片（如 FOD3184 光耦、DRV8301 驅動芯片），并檢查周邊電阻、電容是否匹配。
六、專業維修建議與預防措施
1. 需返廠維修的場景
- 驅動板大面積燒毀、PCB 碳化或多層板內部斷線。
- 無法通過常規檢測定位故障（如控制芯片內部邏輯損壞）。
- 缺乏專業測試設備（如負載測試平臺、示波器等）。
貝加萊官方維修中心可提供模塊級維修或整機更換服務，修復后需通過帶載測試驗證輸出電壓穩定性。
2. 預防措施
- 安裝輸入電抗器或濾波器，抑制電網諧波對驅動器的干擾。
- 定期檢查功率模塊的散熱風扇運轉情況，避免因散熱不良導致模塊過熱損壞。
- 在電機與驅動器之間加裝交流接觸器，避免頻繁啟停對功率模塊的沖擊。
通過以上步驟，可逐步排除輸入電源、功率模塊、參數設置、電機負載等環節的故障。若輸出電壓低伴隨過流、過熱報警，需優先處理硬件損壞問題；若為偶發故障，可通過監控驅動器實時數據（如輸出電壓波形、電流峰值）判斷是否為動態負載波動所致。維修過程中需嚴格遵循安全規范，避免二次損壞。
