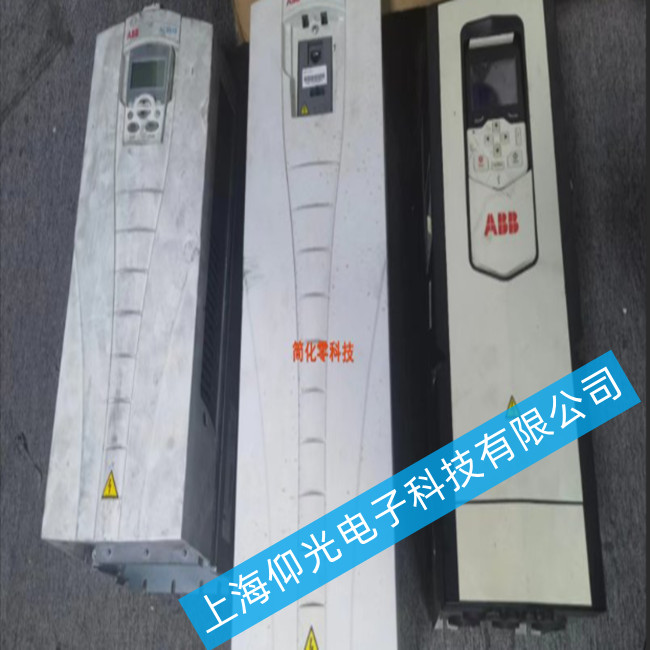

當ABB變頻器ACS550出現電網波動故障時，通常與輸入電源質量、變頻器內部保護機制或參數設置有關。以下是系統化的維修和排查方法：
如需要專業人員介入維修請聯系以下公司，免費檢測故障點
上海仰光電子科技有限公司
單位地址：上海市嘉定區江橋鎮博園路858號531-532
電話：021-50157782
手機：13817011982微信同號 13761132860微信同號
聯系人：茆工， 楊工
1. 確認故障現象
故障代碼：ACS550可能顯示DC OVERVOLT（直流過壓）、DC UNDERVOLT（直流欠壓）或OVERCURRENT（過流）等代碼，具體取決于電網波動的類型（電壓過高、過低或波動）。
現象描述：變頻器可能報故障停機，或運行過程中出現抖動、異響等。
2. 檢查輸入電源質量
使用萬用表或電能質量分析儀測量輸入電壓，確認是否存在電壓過高、過低或波動（如電壓瞬變、諧波干擾）。
檢查電網電壓是否在變頻器額定輸入電壓范圍內（通常為380V±10%）。
檢查輸入電源線路是否接觸不良、松動或老化。
確認電源線徑是否足夠，避免因線路壓降過大導致電壓不足。
檢查附近是否有大功率設備（如電焊機、起重機）啟動，導致電網波動。
安裝電源濾波器或穩壓器，減少電網干擾。
3. 檢查變頻器參數設置
確認變頻器參數中關于輸入電壓的限制（如9905 MOTOR NOM VOLT、9906 MOTOR NOM CURR）是否與實際電網匹配。
調整2007 MINIMUM FREQ和2008 MAXIMUM FREQ，避免因頻率設置不當導致過流。
適當延長加速時間（2202 ACCELER TIME1）和減速時間（2203 DECELER TIME1），減少因電壓波動導致的過流或過壓。
如果電網電壓過高，檢查制動電阻是否配置正確，避免直流母線電壓過高。
4. 檢查變頻器硬件狀態
使用萬用表測量變頻器直流母線（P、N端子）電壓，確認是否在正常范圍內（通常為1.35倍輸入電壓）。
如果電壓過高，可能是制動電阻未工作或制動斬波器故障。
檢查直流母線濾波電容是否鼓包、漏液或老化，必要時更換。
檢查整流橋、逆變模塊（IGBT）是否損壞，可通過測量二極管特性或使用示波器觀察輸出波形來判斷。
檢查控制板是否有燒毀、虛焊或元件損壞，必要時更換控制板。
5. 檢查外部負載和電機
檢查電機是否過載、堵轉或絕緣損壞，這些情況可能導致變頻器報過流或過壓。
檢查電機電纜是否過長、破損或接觸不良，避免因電纜壓降或干擾導致故障。
6. 系統調試和測試
斷開電機負載，單獨運行變頻器，觀察是否仍報電網波動故障。
逐步增加負載，觀察變頻器運行狀態，確認是否在特定負載下出現故障。
根據實際運行情況，調整3201 ADAPTIVE PROG（自適應編程）等參數，優化變頻器對電網波動的適應性。
7. 其他可能原因
檢查變頻器接地是否良好，避免因接地不良導致干擾。
檢查變頻器安裝環境是否溫度過高、通風不良或濕度過大，這些因素可能影響變頻器性能。
8. 維修后驗證
清除故障代碼，重新上電運行變頻器。
使用電能質量分析儀或變頻器自帶的監測功能，持續觀察電網質量和變頻器運行狀態，確保故障徹底排除。
