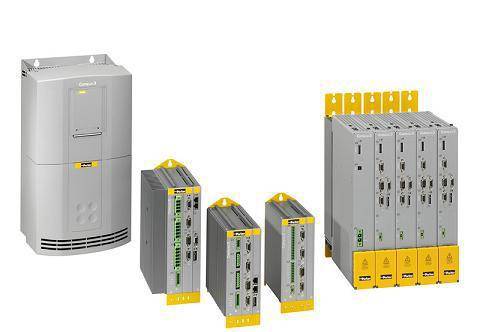

派克驅動器 HID8DSC1 輸出不平衡故障（三相電流偏差超過 10%）會導致電機發熱、振動增大，甚至引發過流保護。以下是系統性維修指南：
-
IGBT 模塊損壞：
某相 IGBT 導通不良或短路，導致輸出電壓不對稱。
-
驅動電路異常：
驅動 IC（如 HCPL3120）或光耦損壞，造成 IGBT 開關不同步。
-
電流檢測偏差：
霍爾傳感器或采樣電阻精度下降，導致電流反饋不準確。
-
輸出電纜問題：
某相電纜接觸不良、絕緣破損或截面積不一致。
-
電機繞組故障：
定子繞組匝間短路或接地，導致三相阻抗不平衡。
-
載波頻率過低：
低頻載波（如 < 4kHz）可能導致 IGBT 開關損耗不均。
-
自動調諧未完成：
未執行電機參數自學習（如 F01.10=1），導致 V/F 曲線不匹配。
-
外觀與連接：
-
檢查驅動器內部是否有燒焦痕跡，特別是 IGBT 模塊和驅動板。
-
測量輸出端子 U、V、W 之間的電阻（斷電狀態下），正常應三相平衡（誤差 < 5%）。
-
電機與電纜測試：
-
斷開電機電纜，用兆歐表測量電機繞組絕緣電阻（應 > 10MΩ）。
-
檢查電纜絕緣層是否破損，緊固所有端子（扭矩參考：M6 端子為 8N・m）。
-
恢復默認設置：
通過參數 F00.17 恢復出廠值，重新設置電機參數（額定功率、電流、極數）。
-
執行自學習：
空載狀態下運行電機自學習（F01.10 設為 “1”），讓驅動器自動優化參數。
-
IGBT 模塊測試：
-
斷電放電后，拆下模塊連接線。
-
用萬用表二極管檔測量各相 IGBT 的 C-E、G-E 間阻值（參考下表）：
|
測試點
|
正常阻值
|
異常情況
|
|
C-E
|
無窮大
|
阻值為 0→擊穿
|
|
G-E
|
10kΩ 左右
|
阻值變小→驅動故障
|
-
若某相阻值異常，更換對應 IGBT 模塊（如 CM100DY-24H）。
-
驅動板檢查：
-
補焊驅動 IC 引腳，更換損壞的光耦（如 HCPL3120）。
-
檢查驅動電路供電電壓（通常為 ±15V）是否穩定。
-
電流檢測電路：
-
測量霍爾傳感器輸出電壓（通電狀態下），對比三相值是否一致（誤差 < 5%）。
-
更換損壞的采樣電阻（通常為 0.1Ω/5W）。
-
空載運行：
不帶負載啟動驅動器，以 10Hz 運行，用鉗形表測量三相輸出電流（偏差應 < 5%）。
-
帶載測試：
連接電機，在 50%、100% 負載下分別運行，監測電流平衡度（偏差 > 10% 則異常）。
-
低頻運行時不平衡
-
故障原因：載波頻率過低、IGBT 老化。
-
解決方法：提高載波頻率（如 F05.00 設為 8kHz），更換 IGBT 模塊。
-
高速運行時不平衡
-
故障原因：編碼器反饋偏差、電機軸承磨損。
-
解決方法：校準編碼器位置，檢查電機機械結構。
-
間歇性不平衡
-
故障原因：接觸不良、散熱不良導致模塊熱漂移。
-
解決方法：緊固所有端子，清理散熱片并更換風扇。
-
靜態測量：
-
斷電狀態下，用萬用表測量輸出端子間電阻，確認三相平衡。
-
檢查 DC 母線電壓（應為輸入電壓 ×1.414，如 380V 對應 537V）。
-
動態驗證：
-
空載運行 30 分鐘，記錄三相電流值（偏差應 < 3%）。
-
帶載至額定負載，運行 1 小時，監測電流和溫度（模塊溫度 < 80℃）。
-
定期維護：
-
每年清理驅動器內部灰塵，檢查端子緊固情況。
-
測量電機絕緣電阻，低于 1MΩ 時需烘干處理。
-
改善散熱：
-
確保環境溫度 < 40℃，散熱風扇正常運轉。
-
在高溫環境下加裝外部冷卻裝置。
-
優化參數：
-
根據負載特性設置載波頻率（重載選低頻，輕載選高頻）。
-
定期執行電機參數自學習。
-
安全操作：維修前斷電并等待 10 分鐘以上，確認 DC 母線電壓 < 24V。
-
備件更換：IGBT 模塊需使用原廠或兼容型號，注意電流 / 電壓等級匹配。
-
參數備份：維修前通過 DrivePro 軟件備份原有參數。
若問題仍未解決，建議聯系派克授權服務中心，提供電流波形圖和故障代碼，專業工程師可通過示波器檢測 IGBT 開關時序，確保徹底修復。
