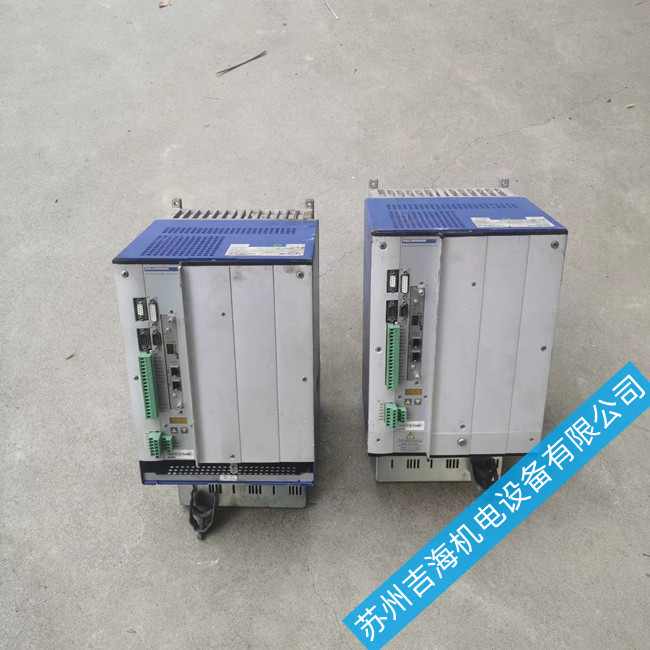

科爾摩根伺服驅動器報 F02 故障代碼診斷和維修步驟
科爾摩根伺服驅動器報 F02 故障代碼 通常表示 “過溫報警”，即驅動器內部溫度超過安全閾值。以下是詳細的診斷和維修步驟：
一、故障原因分析
F02 故障的根本原因是驅動器散熱不良或溫度檢測系統異常，常見觸發因素包括：
散熱系統問題
散熱風扇損壞或停轉（無法有效散熱）。
散熱片積塵嚴重，阻礙熱傳導（需定期清潔）。
驅動器安裝位置通風不足（如柜體密閉、周圍有熱源）。
環境因素
環境溫度過高（超過 40℃）或濕度大于 85% RH。
驅動器長時間滿負荷運行，導致持續發熱。
內部硬件故障
溫度傳感器失效（檢測值偏差）。
功率模塊（如 IGBT）異常發熱（可能因老化或過載損壞）。
電路板上的電容或電阻老化，導致局部發熱。
參數設置錯誤
溫度報警閾值設置過低（默認通常為 85℃）。
電流限幅參數設置不合理，導致電機或驅動器過載。
二、診斷步驟
1. 檢查散熱系統
風扇運行狀態：
斷電后手動轉動風扇葉片，檢查是否卡頓或異響；通電后觀察風扇是否轉動（可觸摸出風口是否有風吹出）。
散熱片清潔度：
用手電筒照射散熱片，檢查是否有灰塵、棉絮堆積，特別是縫隙處（積塵會降低散熱效率）。
安裝環境：
確認驅動器周圍是否有足夠的通風空間（建議上下方各留 10cm 以上間隙），是否靠近加熱設備（如變壓器、變頻器）。
2. 監測實際溫度
使用科爾摩根調試軟件（如 WorkBench）讀取驅動器實時溫度數據：
若顯示溫度接近或超過 85℃，說明確實過熱，需排查散熱問題。
若顯示溫度遠低于報警閾值（如 50℃以下），但仍報 F02，則可能是溫度傳感器故障或電路板問題。
3. 檢查負載與參數
負載測試：
脫開電機負載，空載運行驅動器，觀察是否仍報警。若空載正常，說明故障與負載相關（如機械卡阻、電機選型過小）。
參數核對：
通過軟件檢查以下參數是否正確：
p2-00（電流限幅）是否超過驅動器額定電流。
p3-10（溫度報警閾值）是否被修改（默認通常為 85℃）。
4. 硬件故障排查
溫度傳感器檢測：
使用萬用表測量溫度傳感器（通常為 NTC 熱敏電阻）的阻值，對比溫度 - 阻值曲線表，判斷是否正常（如 25℃時阻值約 10kΩ）。
功率模塊檢測：
斷電后，用萬用表檢測功率模塊（如 IGBT）的輸入 / 輸出端子是否短路，若短路則需更換模塊。
電路板外觀檢查：
觀察電路板是否有燒焦痕跡、電容鼓包或焊點脫落，特別是靠近散熱片的區域。
