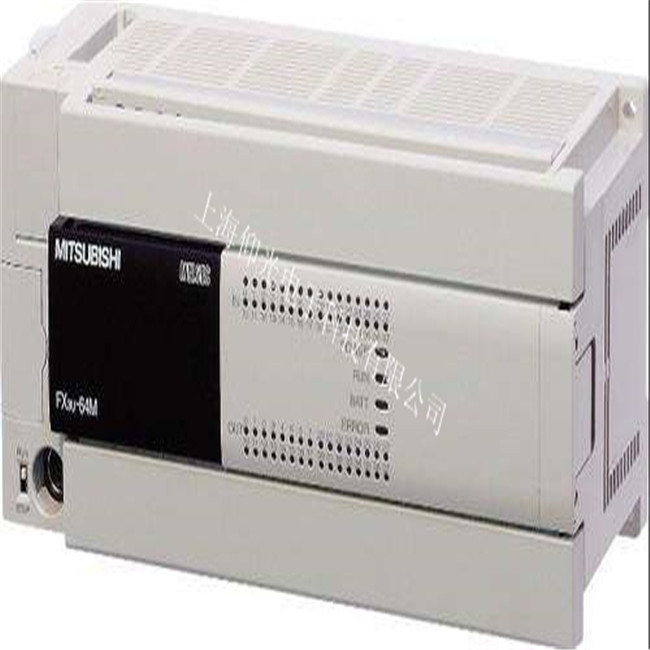

三菱PLC電源燈閃爍維修
每天來修的PLC都非常多，一家南昌做化工制藥行業的客戶找到我們，他們的PLC在運行時電源燈總是一閃一閃的，咨詢我們這是什么問題。了解如何使用此過程對PLC進行故障排除和診斷，以及如何識別PLC問題區域。確定某些輸入或輸出等可能是PLC問題所在。
三菱PLC電源燈閃爍維修"
三菱PLC電源燈閃爍故障維修檢測步驟：
1.檢查并確保已多次接通主PLC電源（120vac或24vdc），這是PLC上的主電源LED指示的狀態。同時檢查是否施加了正確的電壓。
2.檢查可能由PLC本身內部提供或由外部電源提供的24VDC電源。同時檢查主保險絲是否燒斷。
3.檢查120VAC電源或變壓器輸出正確的電壓，并且保險絲未燒斷。這通常用于液壓電磁線圈等。
4.查找位于問題區域內的電池或傳感器和開關的區域。例如工具更換器，托盤更換器或刀庫區域。仔細查看電氣圖，查找可能存在的故障或設備故障。
5.檢查每個輸入LED在PLC或內部控制診斷程序上是否點亮。手動進行每個開關。將機器置于急停狀態，以免發生意外動作。但仍要小心，因?yàn)槟承┨葑拥奈淖植⒉煌耆踩�。�?qǐng)記住，代理通常無法打開狀態，因此請確保在不應該處于正常狀態時也不要打開它們。
6.進行輸入時，請檢查三菱PLCPLC診斷程序上的輸入并中斷輸入。如果所有這些都正常工作，請繼續檢查以下輸出。否則，用電表測試電源是否已重新輸入到PLC輸入中此時，如果是CNC或直接使用PLC，則可能需要通過M代碼啟動機器，然后運行您要執行的功能。
7.如果發現繼電器觸點不良。請檢查您的電表，并檢查可能短路的電路電源是否接地。如果小于40歐姆左右，則很可能是接地短路。找到短路或損壞的線圈并進行維修。然后有時可能會換掉另一個未在板上使用的繼電器，很多時候，您必須在錯誤的繼電器位置拆焊并重新焊接
8.如果某些三菱PLC用于自動化或外部固定裝置，則有時會對其進行復位，以清除PLC內部的重大警報。但如果是這種情況，通常將完全關閉PLC功能。按下三菱PLC上的任何按鈕時請務必小心。
測試三菱PLC邏輯電源時要注意的電壓范圍注意事項：
如果三菱PLC確實存在問題，則120伏電路不應出于任何原因降到100伏以下。如果24VDC功率或測量讀數小于20VDC，則該電路也很可能出現問題。電源應始終輸出23至25伏的電壓。如果不是，則可能是主機變壓器的分接頭或主電源未正確設置。
三菱PLC上有4個指示燈，這幾個燈的亮與閃動的含義是什么呢
BATT燈亮
該紅色LED燈亮?xí)r，說明plc內的鋰電池壽命已經快結束了，則需要盡快更換新的鋰電池，以免PLC內的程序自動消失。如果更換新的鋰電池后，該LED燈仍然亮著，則可能是CPU板存在故障。[ad]
POWER燈呈閃爍狀態
如果POWER燈呈閃爍狀態，則可能是24+端子與COM端子短路。這時，需要將24+端子的配線拔出。如果指示燈正常，則需要檢查線路。如果指示燈依然閃爍，則可能需要檢查PLC內的電源板。
PROG•E ED燈閃爍
該紅色LED燈閃時，可能是程序回路不合理的情況、參數設定出錯、存在干擾導等�？梢允褂谜粕闲蜁�(shū)寫器FX-20P-E檢查D8004，然后根據D8004的內容檢查D8060～D8069。
面板上POWER燈不亮
1）主機、I/O擴充機座、I/O擴充模組、特殊模組正面均有POWER LED指示燈。
2）主機通上電源時，LED的綠色燈亮。如果主機通上電源后，該指示燈不亮，這時，需要將24+端子的配線拔出。如果指示燈正常亮起，表示FX2的DC負載過大，則不要使用 FX2的24+端子的DC電源，而要采用另行的DC24V電源供應器。如果將24+端子的配線拔出后，指示燈仍然不亮，則可能是PLC內部熔絲燒斷，則需要更換熔絲并檢查熔絲熔斷的原因。
fX1N-60MR-001通電后ERR燈閃爍，輸入X0燈常亮
ERR燈閃爍可能是用戶程序丟失導致，于是聯機三菱plc編程軟件發現程序紊亂。執行內部清除命令，并重新傳送程序。再把PLC通電，結果POWER燈亮、RUN燈亮、ERR燈不亮、X0輸入亮。于是檢查X0線路，發現X0對應的光耦后級連接點的PCB走線與大面積覆銅地線間存在臟污，再經過清洗后通電試機，一切正常。
