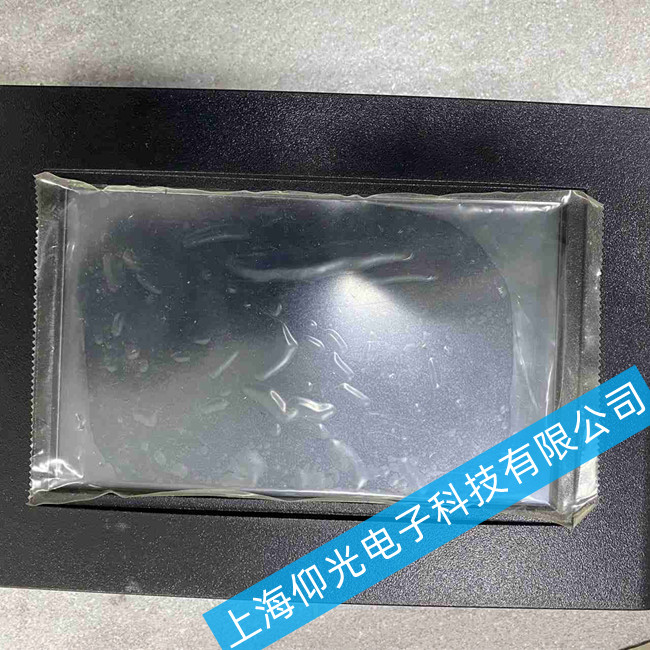

Beijer北爾觸摸屏維修QTERM-G72/3551R花屏故障維修
一、北爾觸摸屏花屏故障的典型表現與初步判斷
花屏并非單一故障，而是多種潛在問題導致的“綜合癥狀”。對于QTERM-G72/3551R而言，用戶通常會觀察到以下現象：
靜態花屏：屏幕固定區域出現彩色條紋、網格狀干擾或局部顏色失真（如純黑/純白區域出現噪點）；
動態花屏：操作界面切換時畫面閃爍、拖影，或觸摸響應后顯示內容錯位；
伴隨現象：可能同時存在觸摸功能異常（如點擊無反應、漂移）、開機黑屏但背光亮、屏幕邊緣漏光等。
初步判斷方法：
重啟驗證：長按電源鍵重啟設備，觀察花屏是否消失（若重啟后恢復正常，可能是臨時性軟件沖突或電容電壓波動，但頻繁復發則需硬件檢修）；
外接信號源測試：通過HDMI或VGA接口連接外部設備（如筆記本），檢查屏幕能否正常顯示外部信號（若外接正常，則問題可能出在觸摸屏主板的顯示驅動模塊；若外接同樣花屏，則大概率是顯示屏本體或排線故障）；
環境排查：確認設備近期是否遭受過震動（如機械碰撞）、高溫（如靠近發熱元件）、液體侵入（如油污、水霧），這些因素可能直接導致硬件損傷。
專業維修北爾觸摸屏步驟與解決方案
針對QTERM-G72/3551R花屏故障，建議按照“由簡到繁、先外后內”的原則逐步排查。以下為具體維修流程：
步驟1：基礎檢測與安全準備
斷電處理：首先切斷設備電源并拔掉所有連接線，靜置10分鐘（釋放殘余電荷，避免觸電或短路）；
外觀檢查：打開設備防護蓋（需注意防靜電手環），觀察屏幕排線接口是否有氧化（發黑/綠銹）、針腳彎曲或排線撕裂痕跡；同時檢查屏幕表面是否有裂痕、液體殘留或燒焦痕跡。
步驟2：排線問題排查與修復
重新插拔排線：找到連接屏幕與主板的FPC排線（通常位于屏幕下方或側邊，標注“LCD”或“DISPLAY”），輕輕拔出后用無水酒精棉清潔接口（去除氧化層），再重新插入并確�？ǹ鄣轿唬�(tīng)到“咔嗒”聲）；
更換排線：若排線有明顯折痕、斷裂或多次插拔仍無效，需更換原廠或兼容規格的FPC排線（注意接口定義必須與原排線一致，否則可能導致信號錯亂）。
步驟3：液晶屏幕檢測
外接測試：若設備支持外接顯示器（部分QTERM型號可通過VGA/HDMI輸出），連接外部屏幕觀察是否正常顯示（若外接正常，則問題鎖定在原屏幕）；
北爾觸摸屏故障維修范圍：無顯示、通電重啟、通電無反應、通電不啟動、進不了系統、進不了程序、自檢通丶上電黑屏、暗屏、開機白屏、運行花屏、屏幕顯示顯示線條、藍屏、系統丟失、程序丟失、不通電、觸摸失靈、觸摸偏移、觸摸屏不靈敏、按鍵不靈敏、按鍵壞、觸摸板壞、液晶屏損壞、屏幕撞壞，液晶屏破碎丶電源壞、主板壞、主板不工作、不亮、主板高壓故障、不顯示、主板顯存故障、故障、顯示花紋、反應慢、觸摸無反應、通訊不上、通訊異常、不能通訊、顯示模糊、碎屏、電源板壞、液晶屏故障、不能正常開機、開不了機丶報錯、報警、提示錯誤、顯示反了等等故障維修。
