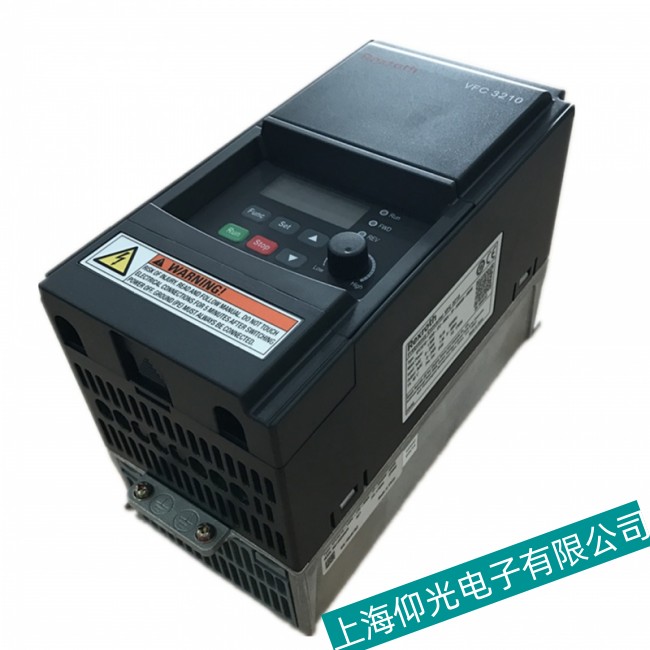

在工業自動化領域，力士樂變頻器以其高效穩定的性能被廣泛應用。然而，設備運行過程中難免出現故障，其中SC短路故障是較為常見的保護性跳閘。本文從技術角度出發，系統分析SC故障的成因，并提供針對性力士樂變頻器維修方案，助力快速恢復設備運行。
一、SC故障的核心機理
SC故障的本質是變頻器檢測到輸出端存在短路或電流檢測電路異常，觸發過流保護機制。根據力士樂變頻器的設計規范，當輸出電流超過安全閾值（通常為額定電流的150%-200%）時，系統將強制停機并顯示SC代碼。這一機制旨在防止IGBT模塊因過流而損壞。
二、故障原因的分層解析
（一）外部負載異常
電機或電纜短路
電機繞組短路、電纜絕緣破損導致相間短路。
輸出側接線錯誤（如U、V、W相序混淆）。
負載突變
機械負載卡死、傳動機構故障導致電流驟增。
加速時間設置過短引發沖擊電流。
（二）內部電路故障
IGBT模塊損壞
模塊老化、散熱不良導致?lián)舸?/span>
驅動電路異常引發模塊誤導通。
電流檢測電路失效
電流采樣電阻阻值漂移。
線性光耦、運放芯片性能下降。
檢測電路板元件虛焊或損壞。
（三）參數設置不當
過流保護閾值過低
保護值設置低于實際負載需求。
轉矩補償過高
低頻運行時因轉矩提升導致電流過大。
三、系統性力士樂變頻器維修方案
（一）診斷流程
靜態檢測
斷開電機負載，空載運行觀察是否報SC故障。
萬用表測量輸出端相間電阻（正常應為兆歐級）。
示波器觀察IGBT模塊驅動波形是否正常。
動態驗證
逐步加載監測電流變化曲線。
模擬短路場景測試保護響應時間。
（二）修復策略
故障層級 典型現象 解決方案
外部負載 電機繞組短路 更換電機或修復絕緣層
電纜絕緣破損 兆歐表檢測<2MΩ 更換耐高溫、耐油電纜
IGBT模塊 模塊擊穿、驅動波形異常 更換同規格IGBT模塊并調整驅動電阻
電流檢測電路 采樣電阻阻值偏差>5% 校準或更換精密采樣電阻
運放芯片 輸出電壓異常 更換運放芯片（如LM358）
（三）預防性維護
季度檢查
清潔散熱風道灰塵，確保散熱效率。
緊固所有端子連接，防止接觸不良。
年度升級
更換服役超5年的電解電容。
升級控制板固件，優化電流檢測算法。
參數優化
合理設置加速時間（建議3-10秒）。
調整轉矩補償值（V/F曲線平滑化）。
四、典型案例分析
某紡織廠力士樂變頻器頻繁報SC故障，經檢測發現：
輸出電纜因老化導致相間絕緣下降。
電流檢測電路板上的線性光耦老化。
IGBT模塊因散熱不良導致局部擊穿。
解決方案：
更換耐高溫電纜并規范接線。
更換線性光耦（如LOC110）。
升級散熱系統并更換IGBT模塊。
改造后設備連續運行200天無故障。
五、技術發展展望
新一代力士樂變頻器（如IndraDrive系列）已集成：
智能電流檢測：實時修正采樣非線性誤差。
自適應保護：動態調整過流閾值。
云端診斷：通過物聯網模塊遠程監控電流波形。
這些創新顯著提升了設備對短路故障的適應性，但基礎維護原則仍需遵循。
通過系統性分析SC故障的成因與解決方案，結合預防性維護策略，可有效降低變頻器停機風險，保障工業生產的連續性。在實際力士樂變頻器維修中，建議結合設備手冊與專業檢測工具，實現精準故障定位與高效修復。
