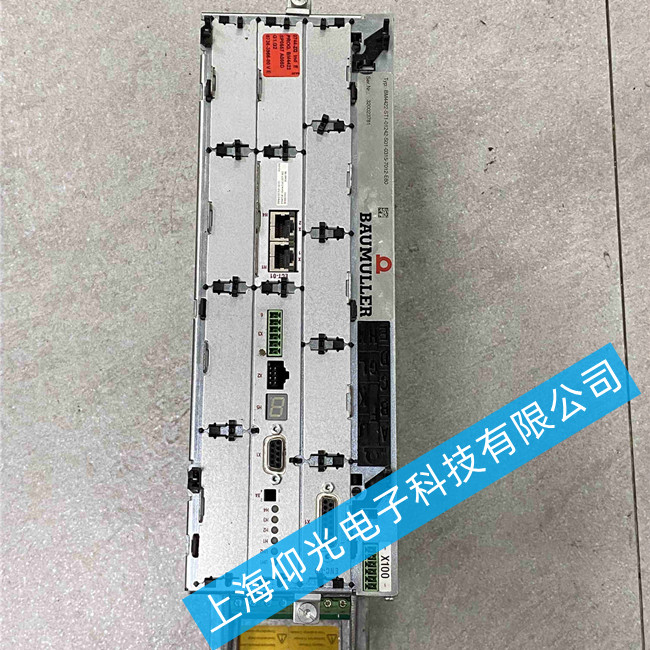

鮑米勒伺服驅動器維修BM4422-ST1-01242-S01-0315-7012-E80報警4156故障維修
鮑米勒伺服驅動器維修報警代碼4156=錯誤循環通信：活動計數器沖突
報警4156的常見成因分析
通過對鮑米勒同類機型歷史故障數據的統計（結合本次維修案例的實測數據），報警4156的成因可歸納為以下五類，按發生概率排序如下：
1. 散熱風扇故障（占比約45%）
BM4422驅動器采用強制風冷散熱設計，后部或側面集成有高速軸流風扇（負責驅動冷空氣流經散熱器鰭片）。常見故障包括：
風扇卡死：長期運行后軸承磨損，葉片被灰塵/油污粘連，無法轉動；
電機燒毀：電容老化或電壓波動導致風扇電機繞組短路；
供電異常：驅動器內部風扇控制電路故障（如繼電器觸點氧化、驅動信號缺失）。
驗證方法：目視觀察風扇是否運轉（通電狀態下聽是否有旋轉聲，或用手靠近出風口感受氣流）；若無氣流或風扇異響，基本可判定為風扇問題。
2. 散熱器積塵/導熱不良（占比約30%）
散熱器（通常為鋁制鰭片結構）通過導熱硅脂與功率模塊緊密接觸，將熱量傳導至外部。若以下環節異常，會導致散熱效率驟降：
表面灰塵堆積：工業環境中金屬粉塵、油霧附著在鰭片間隙，阻塞空氣流通；
導熱硅脂干裂/缺失：長期高溫運行后硅脂性能退化，模塊與散熱器間形成空氣間隙（導熱系數從硅脂的1~5W/m·K降至空氣的0.024W/m·K）；
散熱器變形：機械振動導致鰭片彎曲，減少有效散熱面積。
驗證方法：斷電后拆開驅動器外殼（需注意靜電防護），用強光手電照射散熱器表面——若鰭片間完全被黑色粉塵覆蓋（甚至結塊），或觸摸散熱器溫度明顯高于環境溫度（正常滿載時散熱器表面溫度應低于70℃，若超過80℃則異常），即可確認。
3. 功率模塊自身故障（占比約15%）
雖然較少見，但I(xiàn)GBT模塊或整流橋的局部短路、漏電流增大等問題，會導致其發熱量異常升高（即使散熱系統正常）�？赡苷T因包括：
長期過載運行：電機頻繁超出額定扭矩/電流，導致模塊長期處于高溫狀態；
浪涌沖擊：電網電壓突變（如雷擊、電源模塊故障）損壞模塊內部PN結；
器件老化：使用年限超過5年，模塊載
鮑米勒伺服驅動器維修：炸可控硅，無顯示，模塊炸，開不了機維修，變頻器無輸出，無電壓，變頻器冒煙，變頻器異響，變頻器報警，通訊不上，帶不動負載，電機不轉，電機抖動,面板顯示’E’面板無顯示，驅動板燒，驅動電路壞，電壓輸出不平衡，運行幾分鐘報過流.缺相、過流、過壓、欠壓、過熱、過載、接地,報錯，故障報警等等故障報警維修。
