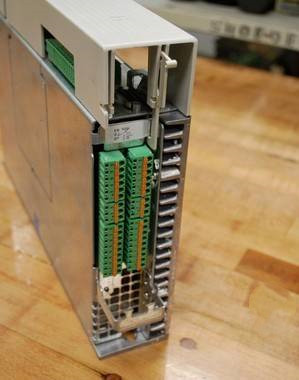

在工業自動化領域，力士樂伺服驅動器以其高精度控制性能被廣泛應用，但設備運行中可能出現F630故障代碼。該代碼表示“超過負行程極限”，即伺服軸位置超出預設的負方向行程限制值。本文從故障機理、成因診斷及解決策略三維度展開探討。
故障機理與核心成因
F630故障源于驅動器接收到導致坐標軸位置越界的指令值，觸發“速度命令歸零”的錯誤響應機制。其核心成因可分為三類：
參數配置錯誤：S-0-0050負位置極限值設置過小，或P0-0090第2位行程限制參數被設為“超限即報錯”。例如在回零操作中，機械軸移動范圍超過預設限值，導致系統判定為越界。
機械故障：導軌卡滯、傳動部件磨損、軸承損壞等物理因素引發位置偏差累積；編碼器反饋異�；驒C(jī)械限位開關損壞，導致實際位置與虛擬限位脫節。
軟件邏輯異常：控制系統軟件限位邏輯失效，或通信鏈路中斷引發虛擬急停，間接導致負行程越界。
力士樂伺服驅動器維修策略與實施步驟
力士樂伺服驅動器報F630維修需遵循“診斷-調整-驗證”的閉環邏輯：
初步診斷：清除故障代碼后重啟設備，觀察是否重復觸發。使用萬用表檢測電機繞組絕緣及電阻值，排查短路故障；通過示波器捕捉編碼器反饋波形，確認信號規整性。
參數調整：檢查S-0-0050負位置極限值，結合S-0-0057位置窗公差調整限位范圍；驗證P0-0090第2位參數設置是否符合“超限即報錯”邏輯，必要時修正為“超限僅預警”。
機械修復：對導軌、軸承等傳動部件進行潤滑或更換；檢查編碼器連接線是否破損，確保屏蔽層完好；校準機械限位開關位置，確保其與軟件限位邏輯一致。
系統驗證：完成維修后，需在空載及負載工況下測試驅動器運行狀態，確保電流、溫度等參數處于正常范圍，并驗證急停、過載保護等功能的有效性。
共性維修原則
力士樂伺服驅動器報F630故障維修需結合機械、電氣、控制三重維度綜合分析。維修前應備份參數并校驗版本，操作中嚴格遵守安全規程。對于反復故障，需從根源優化系統設計，如加強信號屏蔽、優化散熱結構或升級高性能元器件，以提升系統長期穩定性。
通過上述系統性解決方案，可有效應對力士樂伺服驅動器F630故障，保障設備高效、可靠運行。
