船舶現代模塊維修HIDI16電路板故障維修-免費檢測
一、HIDI16電路板概述與常見故障類型
1.1 HIDI16電路板的功能定位

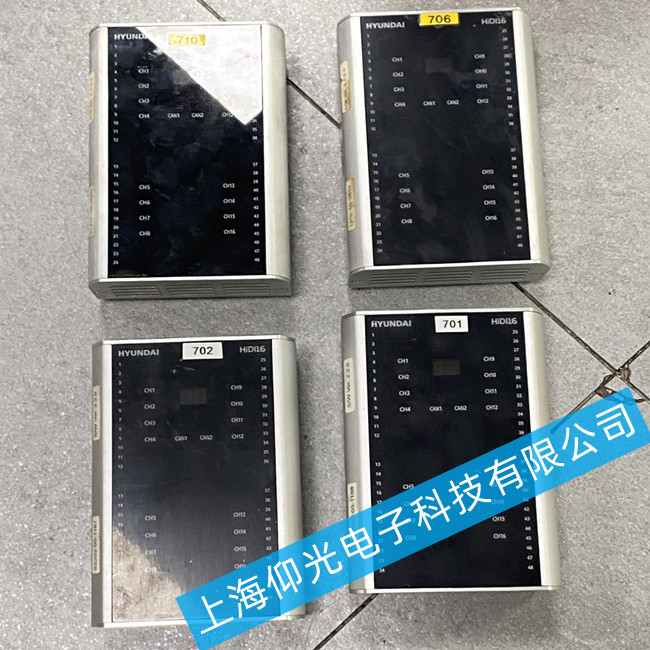

HIDI16通常為16通道混合信號接口模塊（具體型號因廠商而異，此處以典型應用為例），主要功能包括：
信號調理：對傳感器輸入的4-20mA電流信號、0-10V電壓信號或熱電阻（RTD）信號進行濾波、放大與線性化處理；
模數轉換（ADC）：將模擬信號轉換為數字量供主控單元（如PLC或DCS）讀��；
數字量交互：處理開關量輸入（如設備狀態反饋）與輸出（如繼電器控制指令）；
通信接口：通過RS485、CAN或?qū)Ｓ每偩�（如Modbus RTU）與上位機或其他模塊通信。
船舶現代模塊維修常見故障類型
基于船舶維修統計數據，HIDI16電路板的故障可分為以下四類：
電源故障（占比約30%）：輸入電源異常（如電壓波動、極性接反）導致模塊供電芯片損壞；
信號處理故障（占比約40%）：模擬量通道漂移、數字量輸入/輸出無響應，多由運放芯片、光耦隔離器件或ADC芯片失效引起；
通信故障（占比約20%）：模塊與主控系統通信中斷（如無數據收發、校驗錯誤），常見于通信芯片損壞或接口氧化；
物理損傷故障（占比約10%）：因船舶振動導致焊點開裂、元件脫焊，或鹽霧腐蝕造成電路板銅箔斷裂、接口針腳氧化。
船舶現代模塊維修故障診斷流程與關鍵技術
2.1 故障診斷的基本原則
船舶環境下維修需遵循“先外部后內部、先簡單后復雜、先電源后負載”的原則，避免盲目拆解導致二次損傷。具體步驟如下：
（1）故障現象確認與隔離
首先通過船舶報警系統或模塊自檢界面獲取故障代碼（如“HIDI16-CH03 ADC ERROR”“COMMUNICATION TIMEOUT”），結合設備操作日志（如某傳感器數據突然歸零、某控制指令失效）定位故障模塊及關聯功能。例如，若主機轉速傳感器信號（接入HIDI16的CH05通道）顯示異常，需優先排查該通道的信號調理電路。
