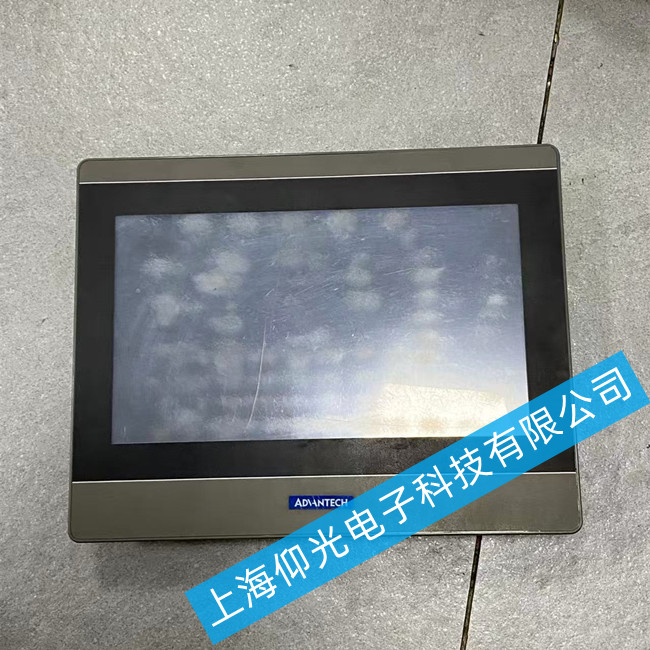

研華觸摸屏維修WOP-1100CK-P40Q1AE黑屏故障維修
一、 故障原因分析
導致黑屏的原因多種多樣，主要可以歸結為三大類：
電源電路故障：這是最常見的原因，占比超過50%。整個設備的“能源心臟”出現問題，導致主板或其他模塊無法正常工作。
背光電路故障：包括高壓板（逆變器）、LED背光驅動電路或燈條/燈管本身?yè)p壞。屏幕本身可能已經接收到了圖像信號，但因背光不亮，導致我們看起來是“黑屏”。
主板核心電路故障：CPU、內存、閃存等核心芯片或?yàn)槠涔╇姷腄C-DC電源芯片損壞，導致系統無法正常啟動。
二、 維修診斷流程（由外而內，由簡到繁）
在打開設備外殼前，請務必?cái)嚅_(kāi)電源，并做好防靜電措施。
步驟一：外部檢查與電源確認
檢查外部電源：使用萬用表測量供給觸摸屏的24V直流電源是否穩定、極性是否正確。電壓是否在允許的范圍內（例如20V-28V）？電源適配器或開關電源是否良好？
檢查電源線纜：確認電源接線端子接觸牢固，線纜無虛焊、斷路或短路。
步驟二：初步內部觀察（打開外殼后）
打開觸摸屏后蓋，仔細觀察內部情況：
有無明顯損壞：查看主板、電源板、高壓板（如有）上是否有明顯的燒灼痕跡、炸裂的芯片、鼓包或漏液的電容（尤其是電源部分的大型電解電容）。
聞?dòng)袩o(wú)焦糊味：判斷是否有元器件燒毀的氣味。
步驟三：分區上電測量
如果無明顯物理?yè)p壞，可接通電源進行關鍵點電壓測量。
測量電源輸入接口電壓：確認24V電源已順利送入設備內部主板。
測量主板上的各級直流電壓：這是維修的關鍵。主板上通常有多路DC-DC轉換電路，將24V轉換為5V、3.3V、1.8V、1.2V等供不同芯片使用。
重點檢查點：
5V/3.3V電壓：這是大多數接口芯片和邏輯電路的工作電壓。
核心電壓（如1.2V， 1.8V）：這是CPU、FPGA等核心芯片的供電電壓。
操作方法：找到主板上的電源芯片（如MP1484、RT8259等），查閱其數據手冊找到輸出電壓引腳，用萬用表測量其電壓是否正常、穩定。任何一路核心電壓缺失或不穩，都可能導致黑屏。
研華觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
