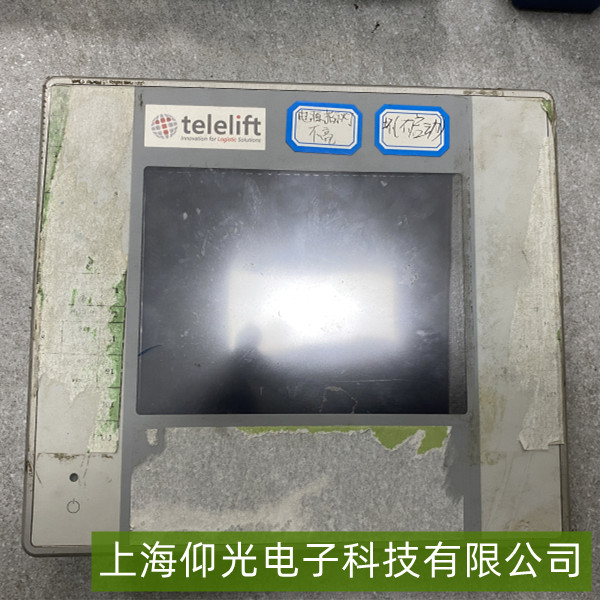

德列孚觸摸屏-顯示黑屏無響應故障維修指南
以下是針對德列孚觸摸屏“顯示黑屏無響應”故障的維修指南,從基礎排查到核心部件檢修逐步展開:
一、基礎快速排查:電源與連接
供電狀態確認
用萬用表測量觸摸屏電源輸入(常見為DC 24V或AC 220V,具體參考機型手冊),確認電壓穩定且在額定范圍內(偏差≤±10%)。若電源模塊指示燈不亮,優先檢查電源適配器/開關電源是否損壞(如保險絲熔斷、輸出無電壓)。
物理連接檢查
檢查觸摸屏與主控設備(如PLC、工控機)的通信線纜(如RS485、以太網線或?qū)S门啪)是否松動、脫落或線芯斷裂(輕微晃動線纜測試信號是否恢復)。
觀察屏幕排線接口(連接顯示屏與主板的柔性排線)是否插緊,長期使用可能導致排線接觸不良(黑屏但背光可能微亮)。
二、黑屏類型細分與針對性排查
(1)完全黑屏(無背光、無顯示)
背光電路故障:用手電筒貼近屏幕側面照射,若能看到模糊的界面輪廓(按鍵/文字隱約可見),說明液晶顯示屏本身正常,但背光燈(LED背光模組)未點亮——可能是背光驅動板損壞、背光供電保險絲熔斷,或背光控制信號異常(檢查主板至背光板的連接線)。液晶屏硬件損壞:若手電筒照射仍無任何顯示,可能是液晶面板本身故障(如液晶層漏液、驅動IC損壞),需更換同型號屏幕。
(2)有背光但無內容/無觸摸響應
屏幕背光正常亮起,但顯示空白或花屏,可能是主控板(負責圖像處理)故障,或屏幕與主板的通信協議異常(如LVDS信號線接觸不良)。
觸摸功能完全無響應(即使屏幕顯示正常),需檢查觸摸框供電(通常為DC 5V/12V)及觸摸信號線(如I2C或USB接口)是否連接可靠,觸摸IC是否損壞。
三、核心部件深度檢修
電源模塊檢測
測量電源輸出電壓(如+5V、+12V、+24V等關鍵電路電壓),若某一路輸出異常(如+5V降至4.5V以下),可能是電源芯片(如LM7805)過熱、濾波電容鼓包失效,需更換對應元件或整個電源模塊。
主板與通信接口
檢查主板上的電容、電阻是否有燒焦痕跡(如電容頂部鼓包、線路燒蝕),重點排查CPU、存儲芯片周圍的供電電路。
若觸摸屏通過串口/網絡與主機通信,用替換法測試通信線纜或主機端口(如更換網線、嘗試其他USB口),排除外部設備干擾。
四、綜合處理建議
優先操作:斷電后靜置10分鐘再上電,排除臨時性電路過載或靜電鎖定問題;重啟觸摸屏系統(部分機型支持長按電源鍵10秒強制復位)。
常見修復方案:更換損壞的背光驅動板(成本較低)、修復排線接口(酒精清潔金手指后重新插拔)、更換故障電容(如電源模塊附近的1000μF/16V電解電容)。
專業支持提示:若上述步驟無效,可能是主控芯片(如ARM處理器)或液晶驅動IC硬件級故障,建議聯系德列孚官方售后或?qū)I(yè)工業屏維修商,通過示波器檢測信號波形或刷寫固件修復。
