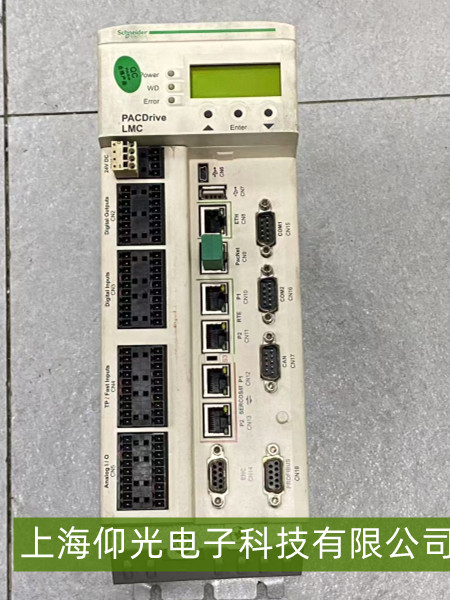

施耐德驅動器“啟動后立即報警停機”故障維修
施耐德驅動器（如ATV系列變頻器）在啟動后立刻報警停機，通常由硬件故障、參數配置錯誤、外部干擾或負載異常引發。以下是系統性排查與維修步驟：
一、常見故障原因
硬件故障：驅動器內部關鍵元件（如IGBT模塊、整流橋、電容）損壞，或電源輸入/輸出端子接觸不良，導致啟動時無法正常建立電壓或電流異常。
參數配置錯誤：加速時間過短（電機未完成啟動就被強制升速）、電機額定參數（功率、電流、電壓）與實際不匹配，或保護功能（如過流、過壓、欠壓保護）閾值設置過低。
外部電路問題：輸入電源電壓不穩定（缺相、波動大）、電機電纜短路/接地，或制動單元/電阻（若配置）異常。
二、維修步驟與方法
基礎檢查
電源與接線：用萬用表測量輸入電源電壓（如380V AC）是否在驅動器額定范圍（通常允許±10%），檢查輸入/輸出端子（U/V/W）與電機的連接是否牢固，電纜有無破損或短路（重點排查端子氧化或螺絲松動）。
報警代碼讀�。和ㄟ^驅動器面板（或上位機軟件）查看具體報警代碼（如“OC”過流、“OV”過壓、“SC”短路），這是定位故障的關鍵依據（不同型號代碼含義可能不同，需參考對應手冊）。
硬件檢測
關鍵元件檢查：若報警代碼提示“OC”（過流）或“SC”（短路），需檢查IGBT模塊（驅動器核心功率器件）是否損壞（可通過萬用表測其導通壓降是否異常），或整流橋是否擊穿（測量輸入側電阻是否正常）。
電容與電路板：觀察驅動器內部大容量電解電容（通常位于電源輸入側）是否有鼓包、漏液現象，若有則需更換；檢查控制電路板是否有燒焦痕跡或元件脫落。
參數復位與配置
恢復出廠參數：通過面板操作將驅動器參數恢復至默認值（部分型號需長按“STOP+RESET”組合鍵），排除用戶誤設參數的影響。
重新設置關鍵參數：根據電機銘牌重新輸入額定功率、額定電流、額定電壓、電機極數等參數；調整加速時間（建議從默認值的2-3倍開始測試，如原加速時間1秒改為2-3秒），避免啟動瞬間電流沖擊。
負載與外部電路排查
電機狀態檢查：斷開驅動器與電機的連接（U/V/W端子），單獨給驅動器上電并啟動（空載測試），若此時無報警，則故障可能來自電機或負載（如電機卡死、機械阻力過大）。
外部干擾排查：檢查驅動器接地是否可靠（接地電阻＜4Ω），避免因接地不良引入干擾；若配置了制動單元/電阻，檢查其是否損壞（如電阻燒黑、制動單元短路）。
