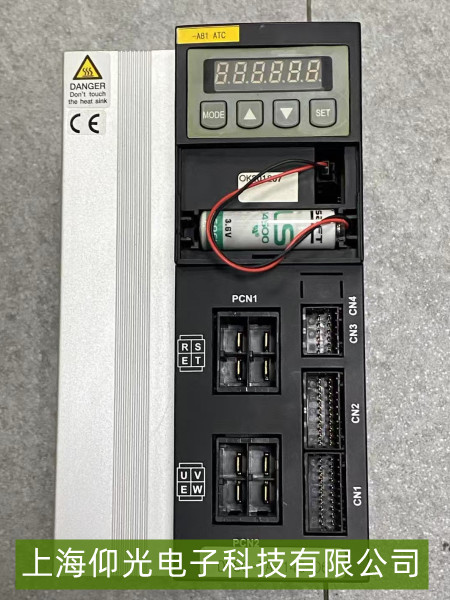

VISION驅動器“缺相故障”維修：精準定位與修復方法
一、缺相故障的核心表現與危害
“缺相”指驅動器三相電源輸入或輸出中某一相或多相缺失（如A/B/C相中某相無電壓/電流），常見于工業伺服/變頻驅動場景。典型表現為：驅動器報錯代碼（如“Phase Loss”“E.LF”等，具體因型號而異）、電機運行抖動/異響、輸出扭矩不足甚至停機保護。長期缺相會導致電機繞組過熱燒毀、驅動器功率管過流損壞，需及時處理。
二、精準定位故障點的方法
初步外觀與電源檢查
檢查輸入電源：用萬用表測量驅動器三相輸入電壓（正常應為380V±10%或?qū)?yīng)規格值），確認是否存在某一相電壓為0或顯著低于其他兩相（如A相0V，B/C相380V），判斷是否外部供電缺相（如斷路器跳閘、接觸器觸點粘連、電纜斷線）。
觀察驅動器狀態：查看驅動器散熱風扇是否正常運轉（缺相可能導致風扇停轉）、指示燈是否異常（如紅色報警燈常亮）；檢查接線端子是否松動、燒蝕（虛接可能導致間歇性缺相）。
內部電路與關鍵部件檢測
若輸入電源正常但驅動器仍報缺相，需檢測內部整流模塊（如三相全橋整流橋堆）：用萬用表電阻檔測量整流橋各相輸入/輸出端導通性（正常時交流側兩相間正向電阻約幾十至幾百歐姆，反向無窮大；直流側正負極間電阻應為兆歐級）。若某相整流橋二極管擊穿或開路，會導致該相無法整流，引發缺相。
檢測驅動板與光耦隔離電路：缺相信號通常由驅動板上的電流檢測傳感器（如霍爾元件）或采樣濾波電路傳遞至控制芯片，若光耦元件老化、采樣電阻損壞，可能誤報缺相�？赏ㄟ^對比正常相的采樣電壓（如驅動器維修手冊中標注的基準值）判斷是否采樣異常。
電機與負載關聯排查
若驅動器輸出側缺相（較少見），需檢查電機三相繞組：用絕緣電阻表測量電機各相繞組對地絕緣（應大于0.5MΩ），并用萬用表歐姆檔檢測三相繞組電阻是否平衡（偏差超過5%可能某相繞組斷路）。同時排查電機電纜是否破損、接觸不良（尤其是靠近驅動器輸出端的接線端子）。
三、針對性修復方案
外部供電問題：若為斷路器/接觸器故障，更換損壞元件；電纜斷線則重新壓接或更換線纜；確保三相電源平衡（三相電壓差不超過5%）。
整流模塊損壞：更換同型號整流橋堆（需注意耐壓/電流參數匹配），焊接時避免虛焊。
驅動板/采樣電路故障：更換故障光耦、采樣電阻或驅動板（建議使用原廠配件）；若為控制程序誤判，可嘗試升級驅動器固件（需聯系廠家獲取支持）。
