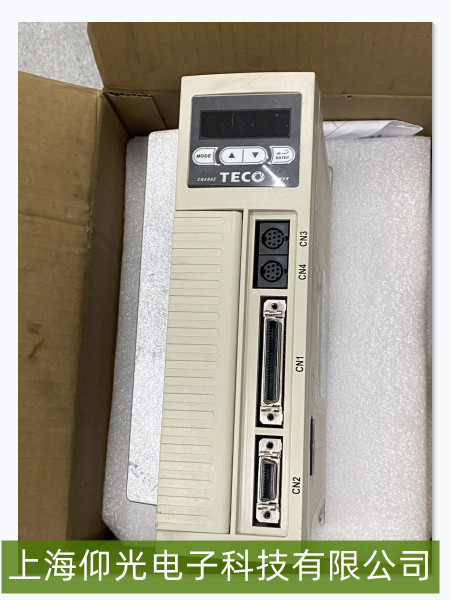

【維修課堂】東元伺服驅動器報警Err30故障維修方法
東元伺服驅動器報警Err30通常代表編碼器信號異常（部分型號可能定義為“編碼器通信錯誤”或“反饋回路故障”），是伺服系統中常見的故障之一。該報警表明驅動器無法正常接收或解析編碼器反饋的信號（如位置、速度數據），可能導致伺服電機無法啟動、運行抖動或完全失控。以下是針對該故障的維修方法與步驟：
一、故障原因分析
Err30報警的常見誘因包括：
編碼器連接問題：編碼器線纜松動、脫落、破損，或與驅動器CN2（編碼器接口）接觸不良；
線纜或接口損壞：編碼器線屏蔽層斷裂、信號線（如A+/A-、B+/B-、Z+/Z-）短路或斷路，接口針腳氧化/變形；
編碼器本體故障：編碼器內部光柵污染、芯片損壞，或機械安裝松動導致信號丟失；
驅動器編碼器接口故障：驅動器CN2接口電路異常（如接收芯片損壞、濾波電容失效）；
參數設置錯誤：編碼器類型（如增量式/絕對值）、分辨率或接線方式（差分/集電極開路）與實際不匹配。
二、維修步驟與操作指南
第一步：斷電與安全準備
關閉伺服驅動器電源，等待5分鐘（釋放電容殘余電壓），確保操作安全。
目視檢查編碼器線纜與驅動器CN2接口的連接狀態：確認線纜插頭完全插入（無松動），端子無變形或氧化（可用橡皮擦拭清潔）；
輕輕晃動線纜，觀察報警是否復現——若晃動時報警觸發，則線纜內部可能存在斷線或接觸不良。
第三步：檢測線纜與接口
使用萬用表測量編碼器線關鍵信號線（如A+與A-、B+與B-）的通斷：正常情況下，差分信號線間阻抗應穩定（具體阻值參考編碼器手冊，通常為幾十至幾百歐姆）；若阻抗無窮大（斷路）或接近0Ω（短路），則線纜損壞需更換；
檢查線纜屏蔽層是否接地良好（屏蔽層應與驅動器外殼連接，避免干擾）；若屏蔽層斷裂，需修復或更換線纜。
第四步：排查編碼器本體
若線纜正常，拆下編碼器（如電機尾部編碼器或獨立編碼器模塊），檢查外觀是否有機械損傷（如光柵劃痕、外殼裂紋）；
嘗試更換同型號備用編碼器（若有），重新連接后上電測試——若報警消失，則原編碼器損壞需維修或更換；
對于內置編碼器的電機，需檢查編碼器與電機軸的同心度（松動可能導致信號偏移），必要時重新固定。
第五步：驗證驅動器接口與參數
若線纜與編碼器均正常，可能是驅動器CN2接口故障（如接收電路損壞）：可嘗試用已知正常的驅動器連接同一編碼器，若正常則原驅動器接口需維修；
檢查驅動器參數設置：確認編碼器類型（如增量式/絕對值）、分辨率（如1024線、23位）與實際編碼器一致，且接線方式（差分/集電極開路）與硬件匹配（參數錯誤可能導致信號解析失�。�
三、維修后測試與預防
完成上述步驟后，上電重啟驅動器，觀察Err30報警是否消除，并通過手動模式測試電機運行（如低速正反轉），確認無異常振動或丟步現象。
預防建議：
定期檢查編碼器線纜固定狀態（避免振動導致松動）；
避免編碼器線與動力線（如電機電源線）平行布線（減少電磁干擾）；
潮濕環境中，加強編碼器接口密封（防止進水氧化）。
