MKS真空壓力計無信號輸出故障排查技巧
一、故障典型表現

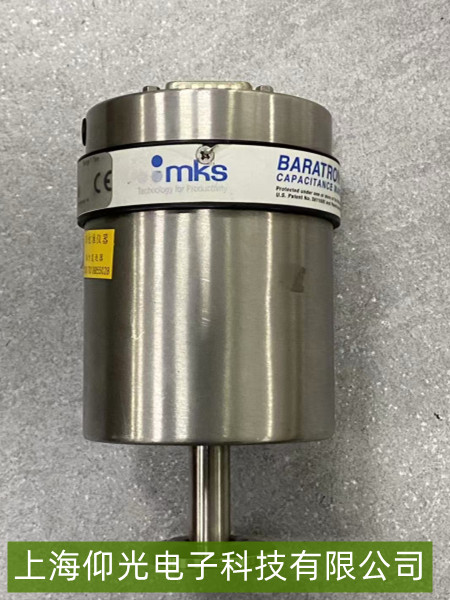

MKS真空壓力計（如Baratron電容式、冷陰極電離式等型號）無信號輸出時，表現為：控制系統（如PLC、上位機）無法接收壓力數據（顯示“無信號”“通訊超時”），或壓力計指示燈異常（如電源燈亮但信號輸出端口無電壓/電流）。該故障直接影響真空工藝的實時監控與控制精度。
1. 基礎供電檢查
無信號輸出的首要原因是供電異常。MKS壓力計通常需特定直流電壓（如15V DC、24V DC，具體參考型號手冊）：
用萬用表測量壓力計電源輸入端子電壓（需與手冊標定值一致，偏差＜±5%），若電壓過低/無電壓，排查電源模塊或供電線纜（檢查線纜是否斷路、接頭是否氧化松動）；
觀察壓力計電源指示燈（若有）——若指示燈不亮，基本確認供電故障；若指示燈亮但無信號，進入下一步排查。
2. 信號輸出端口檢測
物理連接：檢查壓力計信號輸出端口（如模擬量輸出為0-10V/4-20mA，數字量為RS-232/485）與控制系統接口的連接線纜（如BNC、DB9），確認插頭鎖緊到位，針腳無彎曲/氧化（可用電子清潔劑清潔）；
通斷測試：用萬用表測量信號線通斷（如4-20mA輸出，正負極導通且無短路；0-10V輸出，空載時電壓為0V，加載后隨壓力變化），若線纜斷路需更換；
屏蔽層處理：若為數字信號（如RS-485），檢查屏蔽層是否單端接地（接壓力計外殼或控制系統機殼），避免地環路干擾。
3. 壓力計內部故障排查
傳感器/敏感元件：MKS不同類型壓力計的核心元件易損——電容式壓力計的極板可能因真空環境中的顆粒沉積導致絕緣下降；冷陰極電離規的燈絲可能因長時間使用燒斷（觀察是否有燈絲電壓但無離子流信號）；
電路板故障：檢查壓力計內部電路板（如信號調理板）是否有元件燒蝕（如電容鼓包、電阻燒黑）、焊點脫焊（尤其信號輸出引腳），此類問題通常需返廠維修或更換主板；
參數設置：部分型號需通過前面板或軟件配置信號輸出范圍（如4-20mA對應0-1000mTorr），若參數錯誤可能導致“無有效信號輸出”假象（需恢復默認設置或重新校準）。
4. 外部干擾與負載匹配
若信號線與強電線路（如真空泵電源線）平行敷設，電磁干擾可能導致信號畸變（表現為輸出值亂跳或無輸出），需將信號線單獨穿管或使用屏蔽雙絞線；
模擬量輸出（如4-20mA）需匹配控制系統輸入阻抗（如250Ω電阻用于2-10V轉換），若負載阻抗過小可能導致信號失真。
