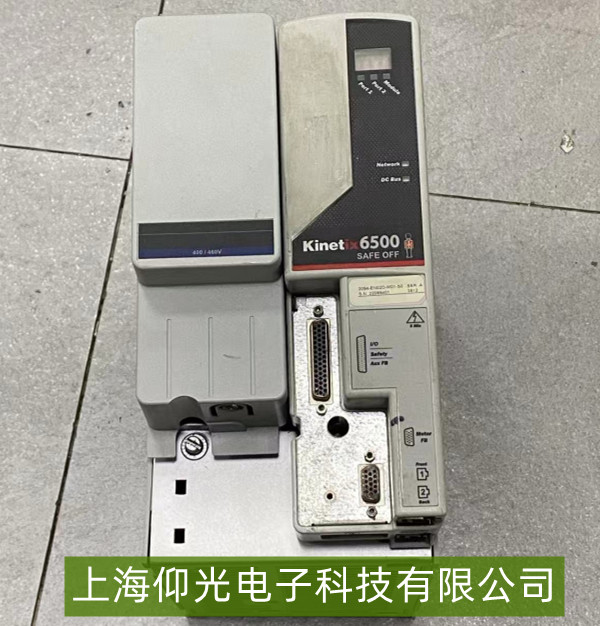

一文讀懂AB Kinetix 6500伺服驅動器常見報警代碼
AB Kinetix 6500是羅克韋爾自動化旗下高端伺服驅動器，廣泛應用于高精度運動控制場景。其報警代碼是快速定位故障的關鍵，以下為常見報警代碼及應對要點：
OL（Overload，過載）：驅動器檢測到輸出電流超過額定值（通常因電機堵轉、負載過重或加速時間過短）。排查時需檢查機械負載是否卡死，調整加減速時間參數（如通過Studio 5000軟件修改“加速斜坡”值），并確認電機功率與驅動器匹配。
OCA（Overcurrent Alarm，過電流報警）：多由功率模塊（如IGBT）短路、電機繞組接地或驅動器內部電路故障引發。需斷電后測量電機繞組絕緣電阻（正�！�1MΩ/kV），檢查功率模塊外觀（如是否有燒蝕痕跡），必要時更換模塊。
二、過壓/欠壓報警（如OV、UV）
OV（Overvoltage，過壓）：直流母線電壓過高（常見于急�；驍嚯姇r慣性負載拖動發電，導致能量回饋超限）。解決方法包括：延長減速時間、增加制動電阻（匹配驅動器功率選型），或檢查制動單元是否正常工作。
UV（Undervoltage，欠壓）：輸入電源電壓低于驅動器最低要求（如380V AC輸入時，直流母線電壓＜300V DC）。需排查電源穩定性（如電網波動、接觸器觸點氧化），檢查輸入線纜是否過細或接觸不良。
三、通信與配置報警（如CNF、COM）
CNF（Configuration Error，配置錯誤）：驅動器參數（如電機型號、編碼器類型）與實際硬件不匹配。需通過Studio 5000重新下載正確配置，或檢查電機銘牌參數（如額定電流、極對數）是否準確輸入。
COM（Communication Fault，通信故障）：與控制器（如ControlLogix PLC）的通訊中斷（如EtherNet/IP斷線、終端電阻未啟用）。檢查網線連接（確保RJ45插頭鎖緊）、交換機端口狀態，確認通訊協議參數（如IP地址、波特率）一致。
四、過熱報警（OH）
驅動器散熱器溫度超過閾值（通常＞85℃），可能因環境溫度過高（如機柜通風不良）、散熱風扇故障或負載持續高負荷運行。需清理散熱孔灰塵，檢查風扇運轉狀態（聽異響或測量電壓），改善機柜散熱條件（如加裝空調或?qū)Я黠L(fēng)扇）。
編碼器信號異常（如斷線、干擾或損壞）會導致位置反饋丟失，觸發ENC或FBK報警。排查時需檢查編碼器線纜（如是否破損、屏蔽層是否接地），確認編碼器類型（如增量式/絕對式）與驅動器配置匹配，必要時更換編碼器或線纜。
