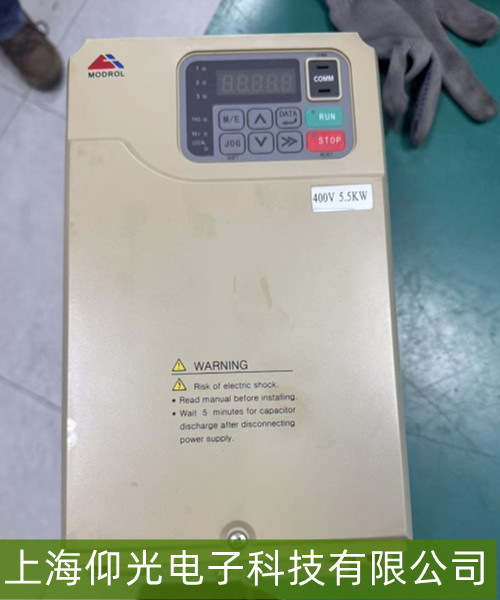

蒙德變頻器短路故障維修指南
蒙德變頻器出現短路故障（常見故障代碼如OC、SC等，具體以機型手冊為準）時，需快速定位短路點并針對性修復，避免擴大損壞。以下是系統化的維修步驟：
一、安全斷電與初步檢查
立即斷電：發現短路故障后，第一時間切斷變頻器輸入電源（斷開空氣開關或斷路器），并等待10分鐘以上，待內部電容充分放電（可用萬用表檢測直流母線電壓降至安全值，通常＜36V）。
二、短路原因定位
短路故障可能源于內部電路或外部負載，需逐步排查：
1. 內部關鍵部件檢測
整流模塊與逆變模塊（IGBT）：用萬用表二極管檔測量整流橋正向/反向壓降（正常值約0.4~0.6V，反向無窮大），若壓降異常（如短路壓降為0）或逆變模塊IGBT橋臂擊穿（導通電阻異常�。瑒t需更換對應模塊。
驅動電路：檢查IGBT驅動光耦或驅動芯片是否損壞（如驅動信號異常會導致IGBT誤導通短路），可通過測量驅動電壓（正常約15~20V）或替換可疑元件判斷。
直流母線電容：觀察電容外觀是否有鼓包、漏液，用萬用表檢測電容容量（與標稱值偏差＞20%需更換），電容失效可能導致母線電壓波動引發短路。
2. 外部負載與接線排查
電機及電纜：斷開變頻器輸出端（確保電機與變頻器完全隔離），空載啟動變頻器（若故障消失，則短路點在外部）。檢查電機繞組是否短路（用絕緣電阻表測相間/對地電阻，正常應＞0.5MΩ），或輸出電纜是否破損、接地（如電纜被金屬劃破導致相間短路）。
接線錯誤：確認電機接線（如三角形/星形接法）與變頻器參數設置一致，避免因接線錯誤導致相間短路；檢查接地線是否可靠（接地電阻＜4Ω），虛接可能引發漏電或短路假象。
三、維修與測試
更換損壞元件：根據檢測結果，更換故障的整流/逆變模塊、驅動芯片、電容等（需選用原廠或參數一致的配件），焊接時注意防靜電（佩戴防靜電手環）。
參數復位與調試：維修后恢復變頻器出廠參數（或參考原參數重新設置），逐步上調輸出頻率測試（如從5Hz開始，觀察電流是否平穩），確認無短路報警后再帶載運行。
保護功能驗證：測試變頻器的過流保護、短路保護功能是否正常（可通過短時模擬過載觀察是否及時跳閘）。
