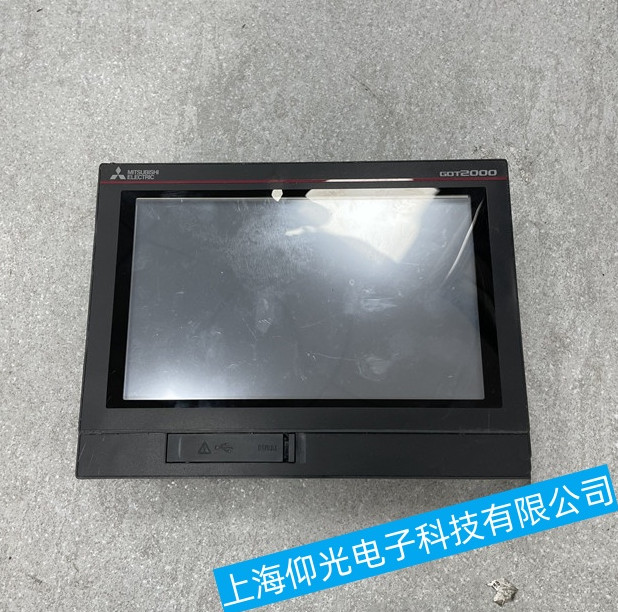

三菱GT2000觸摸屏顯示花屏亂碼維修攻略大公開
三菱GT2000觸摸屏作為工業人機交互核心設備，若出現花屏、亂碼問題，會直接影響操作與監控效率。以下是系統化的維修攻略，覆蓋常見原因及精準解決方法。
一、快速排查基礎問題
斷電重啟與外觀檢查
立即斷開觸摸屏電源（等待30秒以上確保電容放電），重新上電觀察是否恢復正常（偶發性干擾可能導致短暫花屏）。同時檢查屏幕表面是否有物理損傷（如裂痕、擠壓痕跡），外殼是否因撞擊變形導致內部排線松動。
連接線與接口檢測
檢查觸摸屏與PLC/主機的連接線纜（如RS485、以太網或?qū)Ｓ猛ㄓ嵕�），確認插頭無松動、氧化或彎針（重新插拔并用力晃動線纜，觀察花屏是否復現）。若線纜有破損、老化，需更換原廠或規格匹配的線纜。
二、常見故障原因與針對性維修
1. 排線或屏幕硬件故障
排線松動/斷裂：GT2000的屏幕與主板通過柔性排線連接，長期震動或插拔可能導致排線接觸不良。維修時需拆開后蓋（注意防靜電），檢查排線接口是否完全插入卡槽，若松動則重新固定；若排線有折痕或斷裂，需更換同型號排線。
液晶面板損壞：若排線正常但屏幕仍花屏（如局部條紋、色塊缺失），可能是液晶面板老化或受外力損傷（如擠壓、高溫）。需更換原廠屏幕總成（非專業人員不建議自行更換，避免損壞其他組件）。
2. 顯示驅動或固件異常
驅動程序沖突：觸摸屏內部顯示驅動芯片（如GPU或顯存模塊）故障可能導致信號處理錯誤�？蓢L試恢復出廠設置（通過設置菜單或組合鍵進入恢復模式），若無效則可能是驅動芯片損壞，需專業維修或更換主板模塊。
固件版本問題：舊版本固件可能存在兼容性缺陷（如與特定PLC通訊時顯示異常）。登錄三菱官網下載GT2000最新固件，通過USB或SD卡升級（升級前備份參數，避免數據丟失）。
3. 電磁干擾或電源問題
外部干擾：若觸摸屏附近有變頻器、大功率電機等強電磁設備，干擾信號可能導致顯示異常。解決方法：將觸摸屏遠離干擾源（距離≥50cm），或為屏幕增加金屬屏蔽罩并可靠接地。
電源不穩定：輸入電壓波動（如低于200V或高于240V）或電源適配器故障可能導致供電不足，影響屏幕驅動。用萬用表檢測輸入電壓（需在220V±10%范圍內），若電源適配器輸出異常（如標稱24V輸出僅20V），需更換適配器。
三、維修后驗證與預防建議
維修完成后，上電測試：先進入純色背景界面（如黑屏）觀察是否有殘影或條紋，再切換至正常操作界面檢查文字、圖標顯示是否清晰。操作觸摸功能，確認無漂移或失靈。
日常預防：定期清潔屏幕（用軟布+中性清潔劑，避免酒精腐蝕），避免長時間高溫環境（＞50℃）或潮濕環境（濕度＞80%）；連接線纜固定牢固，避免頻繁插拔；定期備份觸摸屏參數（通過三菱編程軟件GT Designer3導出）。
