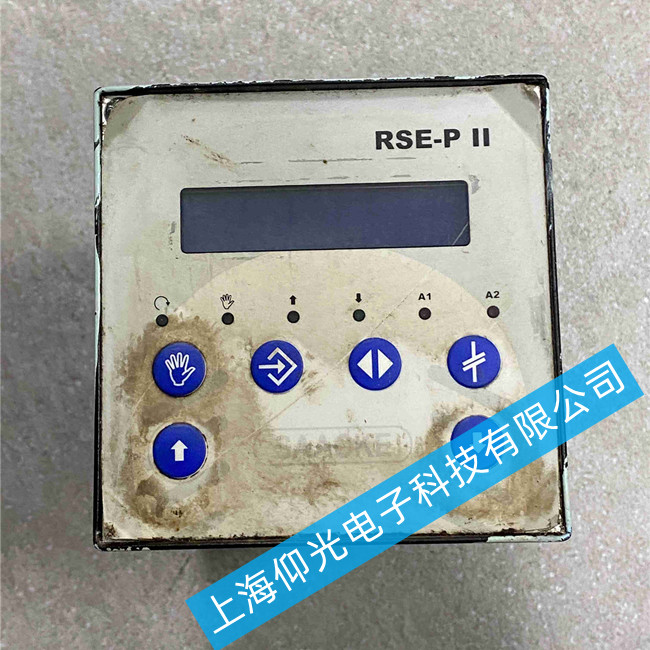

扎克控制器維修RSE-P II 無顯示故障維修-免費檢測
扎克控制器故障排查流程
顯示屏背光電路
若通電后屏幕隱約可見字符但無背光，說明主控電路基本正常
檢查背光LED驅動電路（部分型號采用高壓逆變電路）
測量背光供電電壓（通常為12-24V）
檢查背光LED燈條是否損壞（可用外接電源測試）
3. 主控板關鍵電壓測量
測量主控芯片供電電壓（通常為3.3V、5V）
檢查晶振是否起振（示波器測量）
檢查復位電路是否正常
第一步：基礎外部檢查（5分鐘完成）
1. 電源系統檢查
確認電源開關處于"ON"狀態
檢查電源線連接是否牢固，有無破損、松動
使用萬用表測量輸入電壓：RSE-P II支持24VDC或230VAC兩種規格，需確認電壓在額定范圍內（±10%）
檢查設備保險絲是否熔斷（部分型號在電源輸入端設有保險絲座）
2. 連接線纜檢查
檢查顯示屏與主板間的排線連接是否牢固（部分型號為插拔式接口）
觀察接口端子有無氧化、松動現象
若設備有外部擴展模塊，檢查通訊線纜連接狀態
3. 環境因素排查
確認設備工作環境溫度在0-60℃范圍內
檢查設備散熱孔是否堵塞，有無明顯過熱痕跡
維修要點：此階段可解決約30%的故障，重點是排除接觸不良、供電異常等簡單問題。
扎克控制觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
