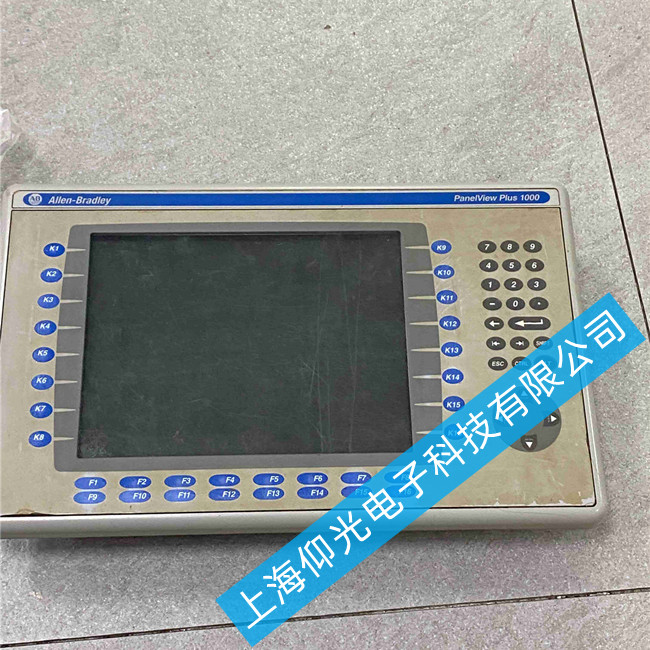

AB觸摸屏維修2711P-RP8DK通訊故障維修方法
AB觸摸屏通訊故障常見原因分析
通訊接口物理損壞：RJ45接口、串口等通訊端口因頻繁插拔、外力撞擊或環境腐蝕導致針腳彎曲、接觸不良或完全損壞。接口模塊內部的芯片（如MAX232、PHY芯片）因過壓、靜電或老化而失效。
通訊線路問題：以太網線、RS232/RS485通訊電纜存在斷路、短路、屏蔽層破損或線纜阻抗不匹配等問題。線纜長度超出標準通訊距離（如RS485超過1200米），信號衰減嚴重導致通訊失敗。
電源干擾：觸摸屏電源模塊輸出不穩定，電壓波動或紋波過大，影響通訊電路的正常工作。電源地線未良好接地，形成共模干擾。
AB觸摸屏故障診斷與排查步驟
初步外觀檢查
第一步：觀察指示燈狀態
檢查觸摸屏電源指示燈（PWR）是否正常點亮
觀察通訊指示燈（如以太網口的LINK/ACT燈、串口的TX/RX燈）狀態
正常狀態：LINK燈常亮（表示物理連接正常），ACT燈閃爍（表示數據收發）
異常狀態：指示燈不亮、常亮不閃爍或閃爍異常
第二步：檢查物理連接
確認所有通訊線纜連接牢固，無松動、脫落現象
檢查RJ45接口、DB9接口等連接器針腳是否完好，有無彎曲、氧化
檢查線纜外觀有無破損、擠壓變形
第三步：環境檢查
確認設備工作環境溫度在0-50℃范圍內
檢查設備周圍有無強干擾源
確認設備安裝牢固，無劇烈振動
2 硬件診斷方法
通訊接口測試：
使用萬用表測量通訊接口的供電電壓（如RS232接口的+12V、-12V，以太網口的3.3V等），判斷電源是否正常。用示波器測量通訊信號波形，觀察信號質量（波形是否完整、有無毛刺）。
AB觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
