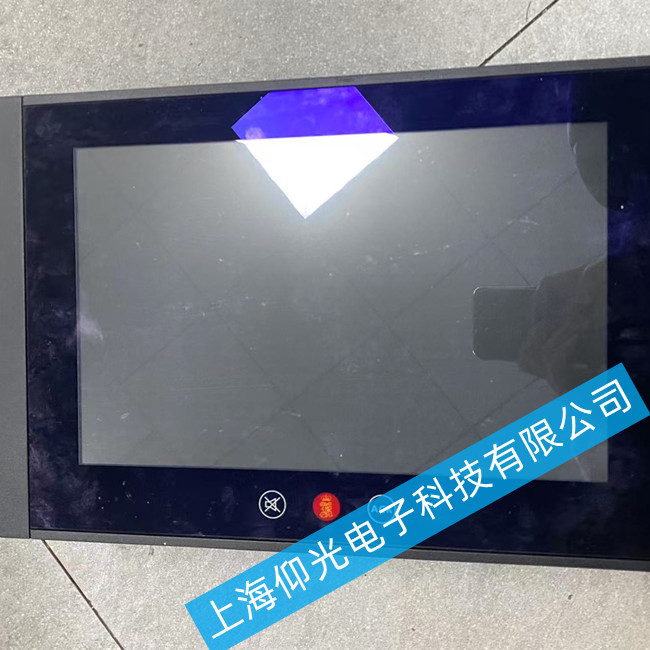

康士伯觸摸屏維修HD13T21液晶屏老化不亮故障維修方法
一、 故障現象與診斷
當HD13T21觸摸屏出現“不亮”故障時，首先需要準確判斷是“黑屏”還是“暗屏”，這決定了維修方向。
黑屏（完全無顯示）：開機后屏幕完全無光，指示燈可能正常閃爍。用手電筒斜照屏幕，若能看到微弱的圖像輪廓，說明液晶屏本身和驅動板信號正常，故障大概率出在背光系統（如背光燈管損壞、高壓板故障或供電異常）。
暗屏（背光不亮）：屏幕有極微弱的顯示，但背光無法點亮。這通常是由于背光燈管老化、發黑，或背光驅動電路（逆變器）的元器件（如電容、MOS管）損壞導致。
老化特征：若設備已使用3-4年，屏幕邊緣出現泛黃、亮度明顯下降，或開機瞬間閃一下即滅，這通常是典型的背光燈管老化或背光板保護現象。
二、 維修步驟詳解
針對“液晶屏老化不亮”的故障，建議按照“由外到內、由簡到繁”的原則進行排查。
步驟一：外部排查與清潔
檢查連接線：確認觸摸屏與主機的連接線（包括電源線、信號線）是否插緊，特別是從鍵盤口取5V工作電壓的連線是否松動。
清潔反射條紋：對于表面聲波屏，屏幕四邊的聲波反射條紋若積累過多灰塵或水垢，會影響信號傳遞，導致觸摸無反應或顯示異常。清潔時應斷開電源，使用無塵布和少量蒸餾水擦拭，嚴禁使用含氨或酒精的清潔劑。
步驟二：電源與主板檢測
測量供電電壓：使用萬用表測量電源板輸出的待機電壓（通常為3.3V或5V）及背光驅動電壓（12V/24V）是否正常。若電壓異常，需檢查電源板上的保險絲、整流橋及濾波電容。
主板信號檢測：檢查主板是否輸出正常的背光開啟信號（BL-ON）和亮度調節信號（BRI）。若主板故障，可能導致無法點亮背光。
步驟三：背光系統維修（核心步驟）
這是解決“不亮”故障的關鍵，主要針對背光板和燈管。
背光板（逆變器）檢修：
目視檢查：觀察背光板上是否有電容鼓包、燒焦的痕跡或元器件虛焊。
關鍵點測量：重點檢查背光控制IC（如OZ9925等）的供電腳、驅動輸出腳電壓。若IC無輸出，可能是其本身?yè)p壞或外圍電路（如振蕩電阻、電容）故障。
保護電路解除：若開機瞬間背光亮一下即滅，可能是過壓或過流保護。可嘗試將保護檢測腳（如OLP）接地或接高電平（視IC型號而定）以解除保護，觀察背光是否能常亮，從而判斷是燈管問題還是電路問題。
背光燈管更換：
判斷燈管老化：若屏幕亮度不均、邊緣發黑，或燈管兩端發黑，說明燈管已老化，需更換。
更換操作：由于HD13T21屬于工業屏，結構緊湊，更換燈管需在無塵環境下操作。小心拆開屏框，抽出舊燈管，換上同尺寸、同色溫的新燈管。注意做好燈管尾部的絕緣處理，防止高壓打火。
步驟四：驅動與系統恢復
重裝驅動：若硬件檢查無誤，可能是驅動程序沖突或系統混亂�？蓢L試刪除原有驅動，重啟計算機后重新安裝官方驅動。
校準屏幕：維修完成后，特別是更換過觸摸屏或液晶屏后，必須運行校準程序，確保觸摸位置準確。
康士伯觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
