西門子電源維修6SL3120-2TE21-8AA3炸機故障維修總結
一、 故障現象描述

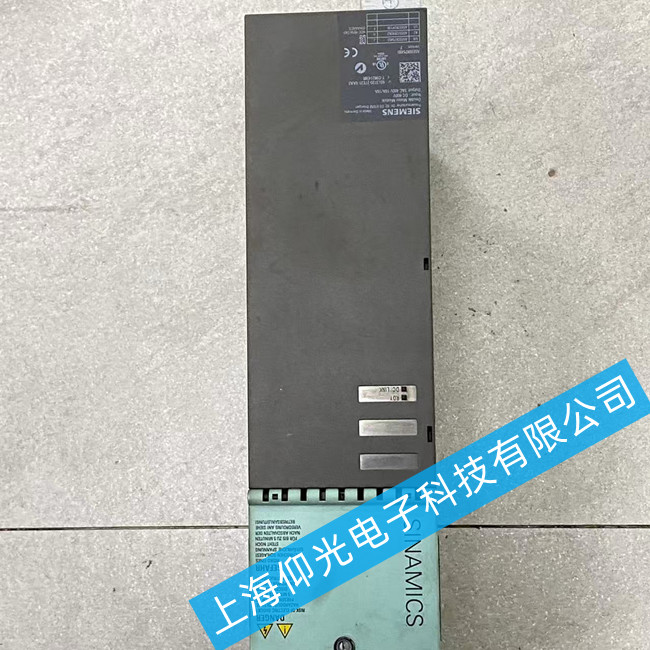

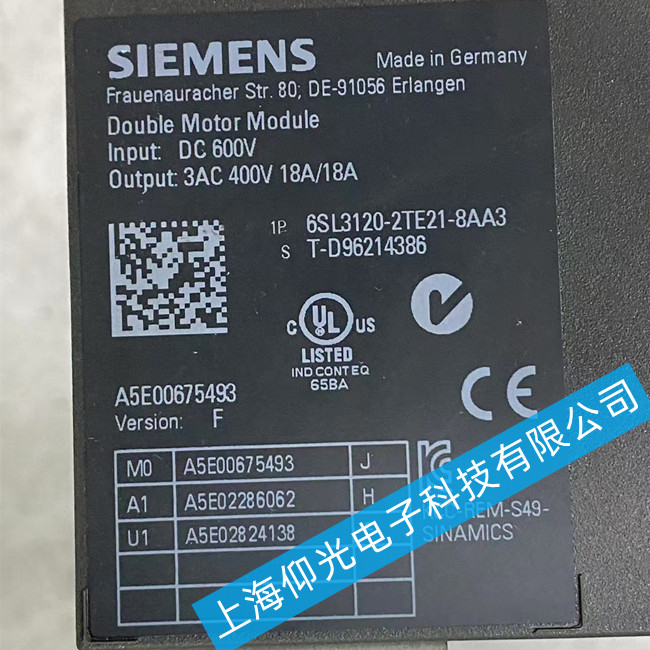

西門子SINAMICS S120系列電源模塊（型號：6SL3120-2TE21-8AA3）在工業現場運行中，若出現“炸機”故障，通常表現為通電瞬間跳閘、模塊內部發出爆裂聲、伴隨濃煙或燒焦氣味。此類故障屬于硬件層面的嚴重?fù)p壞，往往導致設備停機，影響生產連續性。
二、 核心故障原因分析
根據維修實踐，導致該模塊炸機的主要原因集中在以下幾個方面：
1. 電網與輸入電源異常
浪涌沖擊：電網遭受雷擊或大型設備頻繁啟停，導致瞬間高壓沖擊模塊整流橋，擊穿功率器件（IGBT）
。
電壓等級不匹配：誤將220V模塊接入380V電網，或電網電壓嚴重超標，超出模塊耐壓極限（如380V輸入對應硬件過壓閾值約700-750V）
。
缺相運行：三相輸入電源中某一相缺失，導致整流電路電流失衡，局部過熱損壞
。
2. 功率器件與硬件老化
IGBT模塊擊穿：模塊長期過載運行或散熱不良，導致IGBT結溫過高，發生熱擊穿短路。靜態測量時，U/V/W相間電阻接近0Ω
。
濾波電容失效：直流母線電容老化、鼓包或漏液，導致耐壓能力下降，在通電瞬間被擊穿
。
驅動電路故障：驅動光耦（如A786J）或門極電阻損壞，導致IGBT驅動信號異常，引發誤導通或直通短路
。
3. 外部負載與接線問題
電機側短路：電機繞組絕緣破損或動力電纜短路，導致上電瞬間電流急劇增大，燒毀模塊
。
制動系統失效：制動電阻開路或制動單元IGBT損壞，導致再生能量無法消耗，母線電壓飆升擊穿電容
西門子電源維修：模塊炸，帶不動負載，主軸準備未緒，無使能，使能不上，驅動器未使能，編碼器報警故障，主軸驅動模塊報警，輸出電壓低，紅色燈亮，無顯示，缺相,輸出控制點壞，使能不正常，報故障，不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、模塊損壞、接地故障、不能調速、限流運行,Z軸報警，X軸無法使能，Y軸短期內驅動故障維修，驅動電機變頻器出錯，軸伺服故障，伺服電機不轉等等故障維修。
