ABB示教器維修D(zhuǎn)SQC679顯示黑屏故障維修方法
一、 故障現象與初步判斷

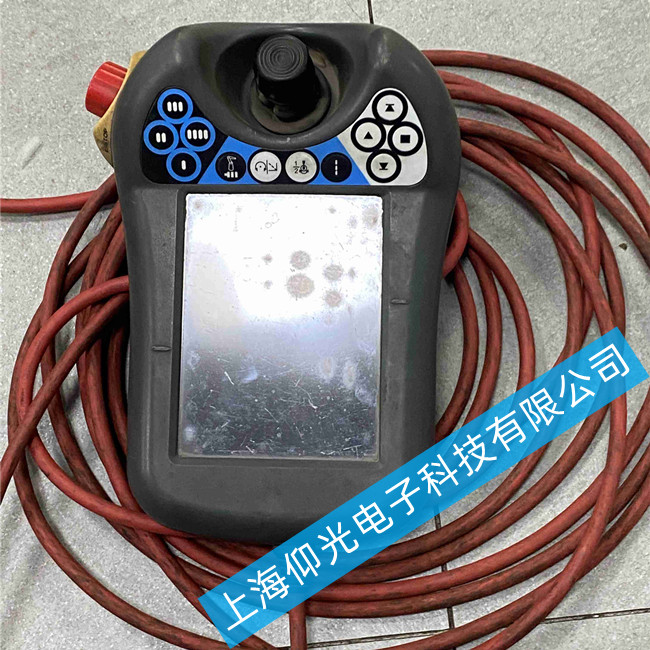

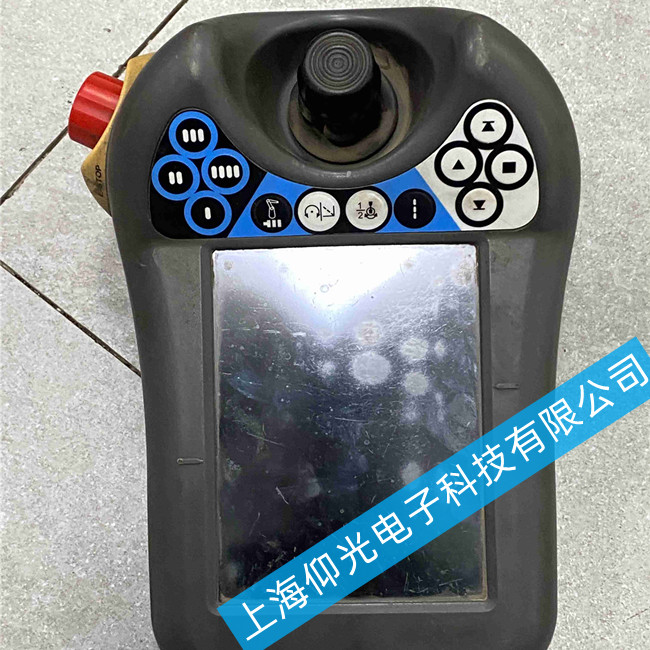

ABB機器人示教器（型號：DSQC679）是IRC5控制系統的核心人機交互終端。當出現“黑屏”故障時，通常表現為通電后屏幕無任何顯示、無背光，或指示燈異常。根據現場表現，可進行初步判斷：
完全黑屏（無背光、無圖像）：通常為供電回路或背光系統故障。
有背光但無圖像（白屏/灰屏）：通常為主板或顯示屏驅動故障。
指示燈閃爍異常：通常為通訊線路或主板故障。
二、 維修前安全準備
在開始維修前，必須嚴格遵守安全規程，防止二次損壞或人身傷害：
斷電操作：切斷機器人控制柜總電源，拔下示教器與控制柜的連接線纜。
防靜電措施：佩戴防靜電手環，工作臺鋪設防靜電墊，避免靜電擊穿主板芯片。
工具準備：萬用表、絕緣螺絲刀、無塵布、無水乙醇、軟毛刷、熱風槍（用于補焊）。
三、 故障排查與維修步驟（由簡到繁）
步驟1：外部供電與連接線排查（高頻故障點）
檢查電源：使用萬用表檢測控制柜內示教器供電接口的輸出電壓，確認是否符合標準范圍（通常為24V DC）。若電壓異常，檢查控制柜內保險絲是否熔斷。
檢查線纜：檢查示教器連接線纜（FlexPendant Cable）的插頭是否氧化、針腳是否彎曲。線纜因長期彎折易出現內部斷線，可嘗試更換備用線纜測試。
檢查接口：重新插拔示教器與控制柜的連接接口，確�？ǹ坻i緊，排除接觸不良。
步驟2：內部硬件檢查（拆機維修）
若外部排查無果，需拆機檢查內部組件。拆卸外殼時需輕拿輕放，記錄螺絲規格與位置。
檢查保險絲與電容：打開外殼后，首先檢查內部電源板上的保險絲是否熔斷，電容是否鼓包、漏液。若有損壞，需更換同規格元件。
檢查背光系統：
現象：屏幕有圖像但無背光（需在強光下觀察屏幕是否有微弱圖像）。
維修：檢查背光驅動板（高壓板）的供電電壓，若電壓正常但背光不亮，可能是背光LED燈珠燒毀或驅動芯片損壞，需更換背光模組或驅動板。
檢查顯示屏排線：
現象：屏幕無顯示或顯示異常（花屏、豎線）。
維修：檢查連接主板與液晶屏的柔性排線（FPC）是否松動、氧化或斷裂。用軟毛刷清理接口灰塵，重新插拔排線并緊固卡扣。若排線斷裂，需更換同型號排線。
檢查主板：
現象：供電正常，背光正常，但屏幕無圖像（白屏）。
維修：觀察主板表面芯片是否有過熱變色、虛焊痕跡。重點檢測顯示驅動芯片、主控芯片及電源管理芯片。若發現虛焊，可使用熱風槍進行補焊；若芯片損壞，需進行芯片級維修或更換主板。
步驟3：軟件與系統排查
系統復位：嘗試通過控制柜重啟機器人系統，或?qū)κ窘唐鬟M行系統復位操作。
固件更新：若系統程序紊亂，可嘗試更新示教器固件至最新版本。
ABB示教器維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
