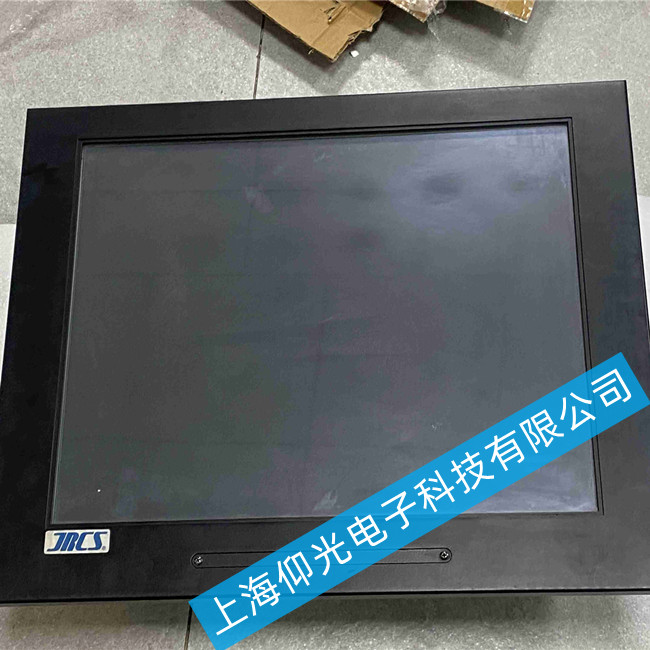

JRCS觸摸屏維修SGD-640-AF-1B黑屏故障維修方法
一、 故障現象描述
JRCS SGD-640-AF-1B 觸摸屏在接通電源后，屏幕無任何顯示（黑屏），但設備運行指示燈可能亮起或閃爍。該故障通常表現為完全無背光、無圖像，或僅有微弱光柵但無字符顯示。
二、 故障原因分析
根據工業觸摸屏的工作原理，黑屏故障通常由以下三個核心模塊引起：
電源模塊故障：外部供電異�；騼�(nèi)部電源板損壞，導致主控板及背光系統無法獲得正常工作電壓。
背光系統故障：高壓板（逆變器）損壞或背光燈管老化/燒毀，導致屏幕無法點亮。
主控板故障：CPU、內存或顯示驅動芯片損壞，導致系統無法啟動或無法輸出顯示信號。
三、 維修步驟與方法
第一步：外部檢查與初步診斷
檢查供電：確認外部輸入電壓是否為設備要求的規格（通常為24V DC），檢查電源線是否接觸良好，排除外部電源適配器故障。
觀察指示燈：上電后觀察設備運行指示燈狀態。若指示燈不亮，重點排查電源模塊；若指示燈亮但屏幕不亮，重點排查背光系統或主控板。
第二步：內部模塊檢測（需拆機）
1. 電源板檢測
檢測點：使用萬用表測量電源板輸出端的關鍵電壓，如+5V、+12V、+24V等。
常見故障：
保險絲熔斷：通常由后級短路引起，需排查整流橋、開關管等元件。
電容鼓包/漏液：長期高溫導致電解電容失效，更換同規格電容。
穩壓芯片損壞：輸出電壓異�；驘o輸出，需更換穩壓IC。
JRCS觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
