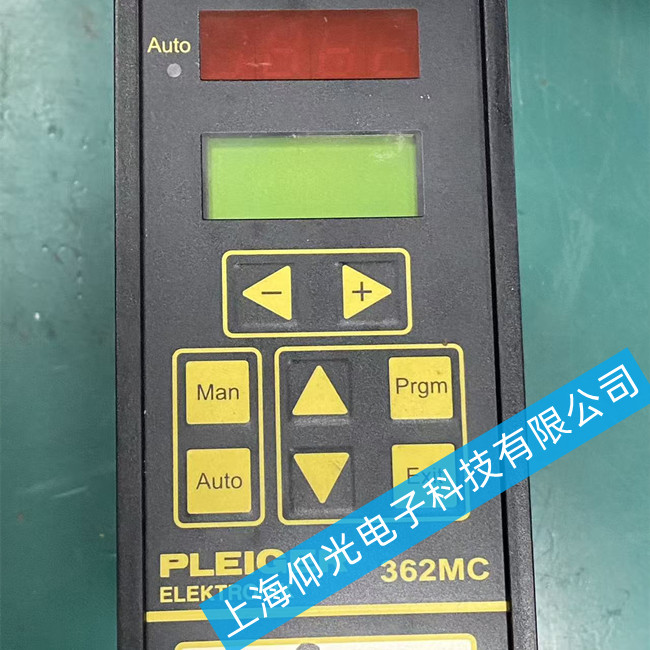

普萊格溫度控制模塊 362-MC “無輸出”故障維修指南
一、故障現象與核心原因分析
1. 典型故障表現
面板顯示正常，但輸出指示燈（OUT/ALM）不亮：模塊有供電，PV（測量值）顯示當前溫度，但達到設定值（SV）后無動作。
輸出端子無電壓/電流信號：用萬用表測量繼電器輸出觸點或模擬量輸出端，無閉合信號或驅動信號。
負載不工作：連接的加熱器、風扇或閥門不啟動，系統溫度無法調節。
2. 故障根源定位
“無輸出”故障的本質是控制信號鏈斷裂，通常源于三個環節：
信號輸入環節：溫度傳感器故障或參數設置錯誤，導致模塊“大腦”未發出指令。
外部負載環節：接線錯誤、負載短路或過載，觸發模塊內部保護機制。
模塊硬件環節：內部電源電路、輸出繼電器或驅動芯片物理?yè)p壞。
二、維修排查 SOP（由外到內，先軟后硬）
第 1 步：基礎狀態與參數檢查（非硬件故障）
確認工作狀態：檢查面板是否有“HHH”（超量程）或“LLL”（欠量程）報警。若有，說明傳感器斷線或短路，模塊會鎖定無輸出狀態。需檢查熱電偶/RTD 接線。
驗證控制邏輯：
確認 SV（設定值） 是否合理（如設定值遠高于當前溫度，加熱輸出應激活）。
檢查 控制方式 參數（如 PID 控制、ON/OFF 控制）是否正確。誤設為“手動關閉”或“待機模式”會導致無輸出。
確認 輸出類型 參數（繼電器、電壓、電流）是否與實際接線匹配。
