貝加萊伺服電機維修8LSA44.E3022D900-0運行抖動故障維修
一、故障現象與型號特性
典型故障表現：
低頻抖動：電機在低速運行時出現周期性擺動，伴隨噪音。
高頻振蕩：在特定轉速區間（如中高速）出現劇烈嘯叫或振動。
隨機波動：運行中轉矩不穩，電流波動大，甚至引發過載報警。

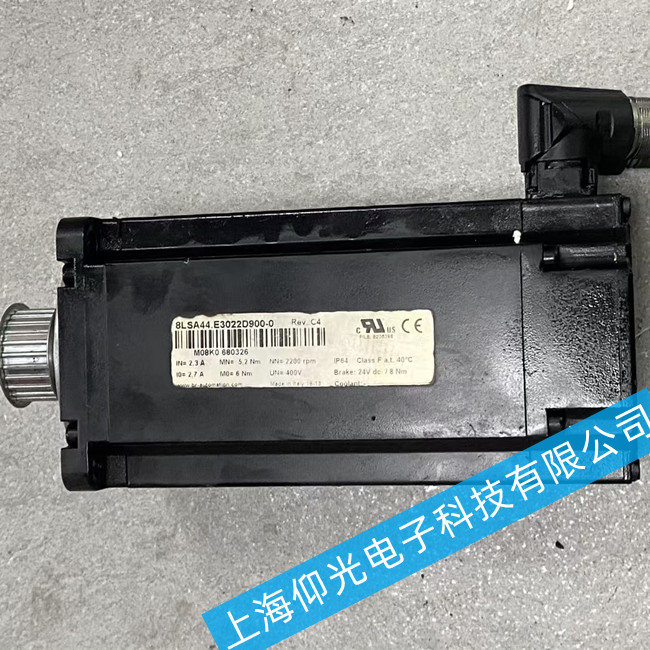

8LSA44.E3022D900-0 型號關鍵信息：

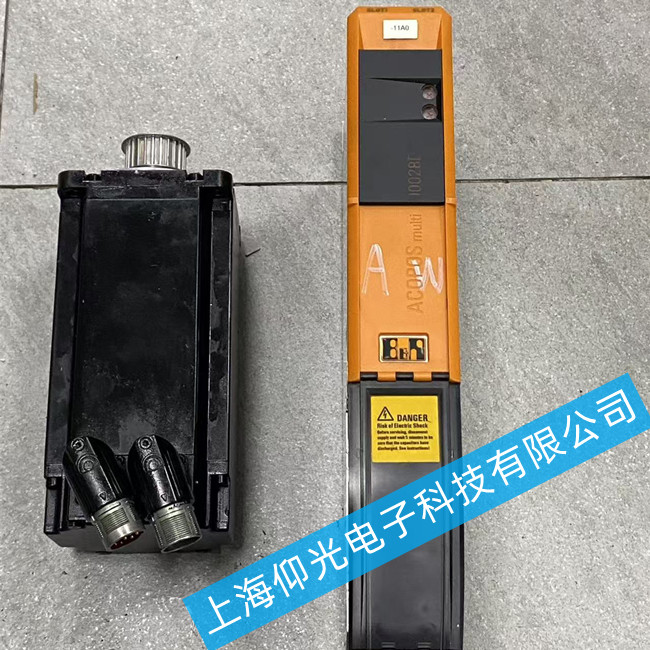

該電機通常配套貝加萊 ACOPOS 系列驅動器使用，對編碼器反饋精度和參數匹配度要求極高。抖動故障若長期不處理，極易導致編碼器損壞或軸承崩裂。
二、故障原因系統排查（從易到難）
1. 機械與安裝因素（占比約 40%）
聯軸器對中不良：電機軸與負載軸不同心或平行度超差，產生周期性扭力波動。需使用激光對中儀校準（偏差應 ≤0.05mm）。
軸承磨損或潤滑失效：長期運行后軸承游隙增大，手動盤動電機軸若有卡滯感或軸向竄動，需更換同規格軸承并補注潤滑脂。
負載慣量不匹配：負載慣量遠超電機轉子慣量（如 >5 倍），導致系統剛性不足。需在驅動器中重新設置慣量比參數或增加減速機。
2. 電氣與硬件因素（占比約 30%）
編碼器信號異常：編碼器線纜破損、接頭氧化或屏蔽不良，導致反饋信號丟幀。建議使用示波器檢測 A/B/Z 相波形是否規整。
動力線接觸不良：U/V/W 相線松動或絕緣老化，導致電流三相不平衡。需測量繞組電阻（偏差應 <2%）及對地絕緣（>100MΩ）。
驅動器硬件故障：ACOPOS 驅動器的 IGBT 模塊老化或?yàn)V波電容失效，輸出電流紋波增大�？蓢L試更換驅動器交叉測試。
3. 控制參數與共振（占比約 20%）
PID 增益過高：速度環增益（Kv）或位置環增益（Kp）設置過高，系統響應過快產生自激振蕩。需逐步降低增益并觀察效果。
機械共振：電機運行在機械系統的固有頻率上。通過 Automation Studio 軟件掃描共振點，并啟用陷波濾波器（Notch Filter）進行抑制。
電子齒輪比錯誤：電子齒輪比設置過大導致位置環計算溢出，或與機械傳動比不匹配。
