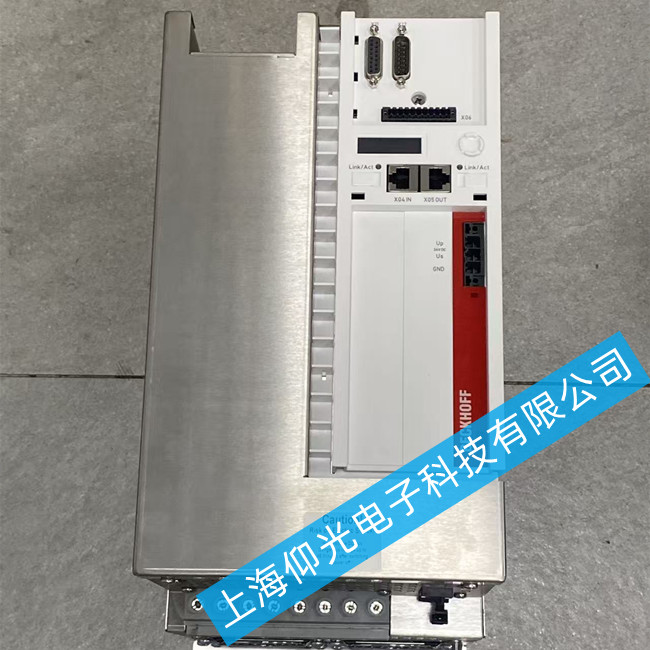

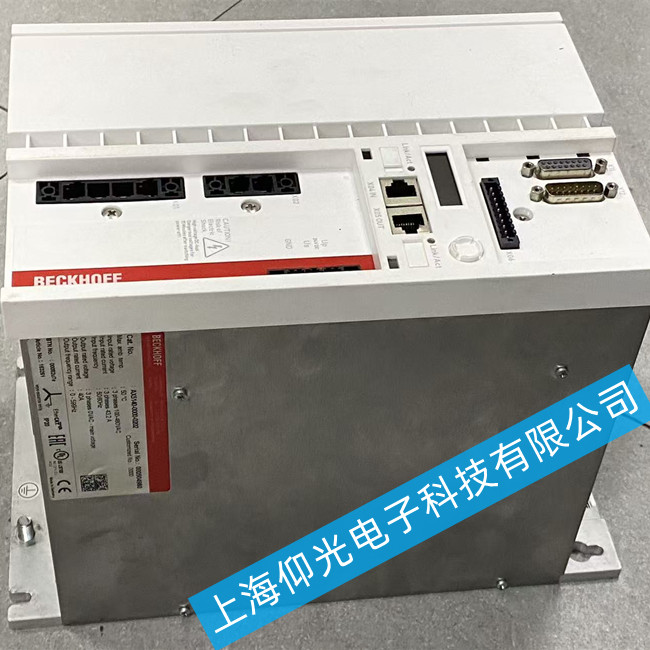

倍福驅動器維修AX5140-0000-0202報警顯示F616故障維修
倍福驅動器維修報警代碼F616，命令功能P-0-0160期間運動范圍受限
在命令功能P-0-0160期間運動范圍受限。
倍福AX5140-0000-0202伺服驅動器報警F616故障，通常與運動控制命令執行異常有關，需結合參數設置、信號反饋和硬件狀態綜合排查。
故障代碼F616解析
根據倍福（Beckhoff）驅動器常見報警體系，F616 對應的故障描述為：
“在執行命令功能時，運動范圍受限”（Motion range limited during command function）。
該報警多出現在軸運動過程中，系統檢測到當前位置超出允許的行程邊界或參數限制，觸發安全保護機制。
常見原因與排查步驟
位置設定超限
檢查上位控制器（如TwinCAT）下發的目標位置是否超出機械行程允許范圍。
確認限位參數（如P-0-0160）已正確設置，避免指令越界。
硬件限位信號誤觸發
查看正/負向硬限位輸入端子（如EL4xxx模塊）是否松動或誤動作。
使用TwinCAT Scope觀測限位信號狀態，排除傳感器干擾或接線虛接。
編碼器反饋異常
編碼器零點偏移、信號干擾或電纜破損可能導致位置檢測錯誤。
檢查反饋類型（SinCos、EnDat等）配置是否匹配實際硬件。
參數配置錯誤
核對驅動器內部參數：
P-0-0160：命令功能期間的運動范圍限制值
P-0-0159：最大允許速度
P-0-0161：加速度限制
參數錯誤可能導致系統誤判為“超程”。
機械卡阻或負載突變
檢查機械結構是否存在異物卡死、導軌潤滑不足或絲杠變形。
負載突然增大可能引起位置跟隨誤差累積，觸發保護。
維修處理建議
斷電重啟并清除報警：嘗試執行復位命令（S-0-00099），觀察是否可恢復運行。
進入TwinCAT診斷界面：查看NC任務狀態、軸狀態機及錯誤堆棧，精確定位觸發條件。
逐步脫機測試：斷開電機負載，空載運行測試，判斷是否為機械問題。
更新固件與參數備份：確保AX5140驅動器固件為最新版本，避免已知BUG影響。
