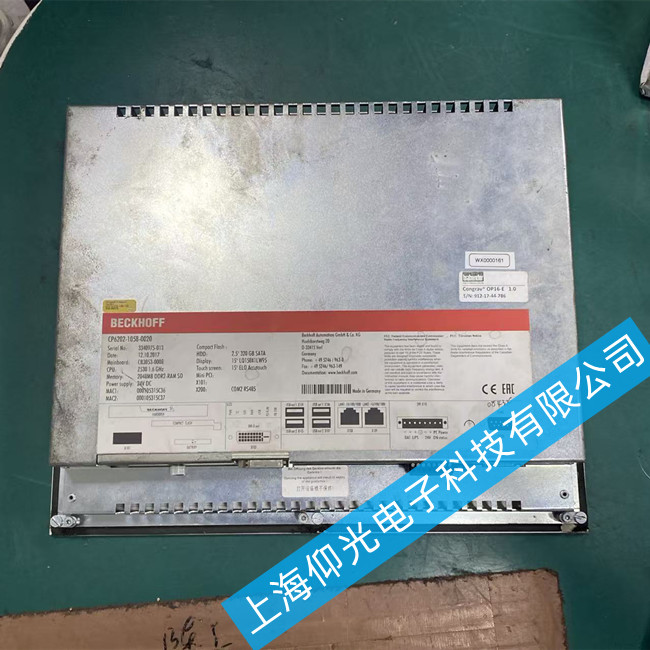

倍福觸摸屏維修CP6202-1058-0020高壓板故障維修方法
倍福觸摸屏CP6202-1058-0020高壓板故障可通過電源檢測、元件排查與模塊替換解決。該問題通常表現為黑屏、背光不亮或一亮即滅，核心原因集中在高壓板供電異常或元件損壞。
一、故障現象與初步判斷
典型表現：上電后屏幕無顯示，但電源指示燈亮；用手電照射可見畫面（說明信號驅動正常，問題出在背光系統）。
關鍵定位：高壓板負責為燈管提供啟動高壓，若損壞會導致背光無法點亮。
二、維修步驟詳解
1. 斷電檢查與安全準備
切斷設備電源，靜置5分鐘以上，確保電容放電完成。
拆開外殼，觀察高壓板是否有明顯燒痕、鼓包電容或焦糊味。
2. 檢測電源輸入
使用萬用表測量高壓板的輸入電壓（通常為DC 24V或DC 12V），確認電源板輸出正常。
檢查保險絲是否熔斷，U31（3.3V DC/DC芯片）和U32（5V DC/DC芯片）輸出腳電壓是否穩定。
3. 區分高壓包與燈管故障
高壓板輸出端外接燈管，可臨時接入已知完好的LCD雙管高壓條進行替換測試：
若新高壓條點亮屏幕 → 原高壓板損壞。
若仍不亮 → 可能燈管或連接線路問題。
4. 元件級檢測與更換
檢查高壓包初級電路中的三極管、二極管及電容是否擊穿或老化。
重點排查12V供電處主電容是否鼓包，這是高壓板失效的常見原因。
如無原型號高壓變壓器，可選用通用型LCD高壓條替代并重新接線固定。
三、專業維修支持
上海仰光電子科技有限公司 提供倍福CP6202系列觸摸屏高壓板故障專業維修服務，具備電路板級修復能力，支持芯片級檢測與定制化高壓模塊更換。
