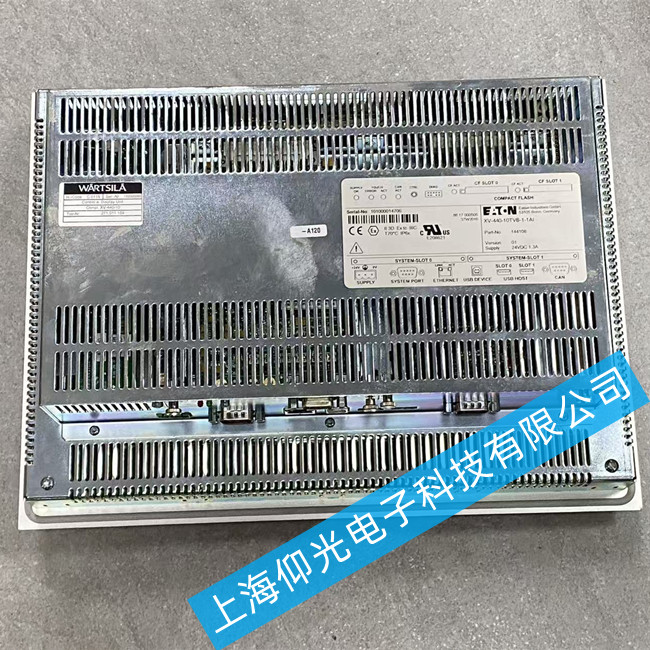

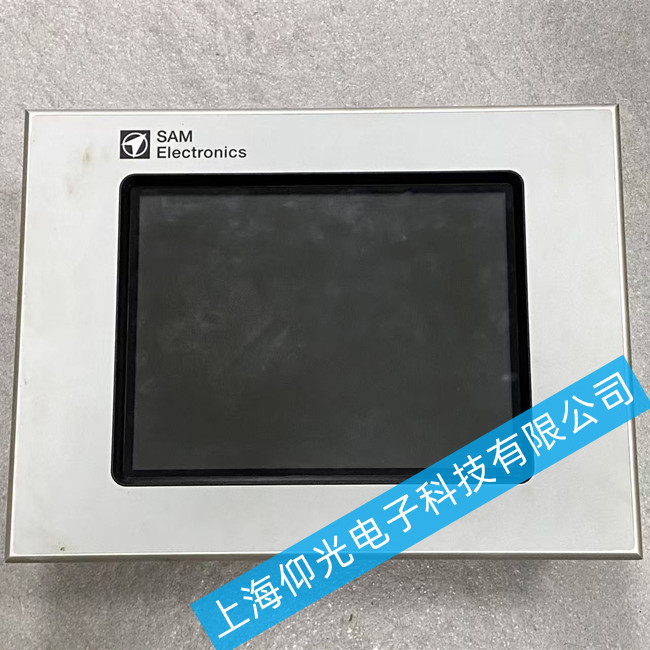

SAM觸摸屏維修XV-440-10TVB-1-1AI黑屏故障維修方法
SAM觸摸屏XV-440-10TVB-1-1AI黑屏故障多由電源板異常、背光電路損壞或屏幕排線接觸不良引起，需結合硬件檢測與信號排查逐步定位問題。
一、常見故障原因及對應處理
電源供電異常（無電壓輸出）
表現：通電后完全無反應，指示燈不亮，屏幕無背光。
原因：電源板保險燒毀、穩壓芯片失效或輸入電壓不穩。
處理：使用萬用表檢測電源輸入是否為DC 24V，再測輸出端是否有5V/12V供給主板和屏幕；若無輸出，檢查并更換電源板上的保險絲或LM2596等穩壓模塊。
背光電路故障（有聲音或微光但黑屏）
表現：開機有啟動聲，用手電照射可見極 faint 圖像，說明液晶層工作但背光未啟。
原因：背光驅動IC損壞、LED燈條老化或高壓板供電中斷。
處理：斷電后拆機檢查背光板保險是否熔斷，測量LED陽極電壓；若燈條損壞，可更換同型號LED模組或改用通用驅動板修復。
屏幕排線松動或氧化（間歇性黑屏）
表現：偶爾能顯示，震動后失效，或更換環境后故障重現。
原因：LVDS或RGB排線接觸不良、金手指氧化。
處理：斷電后重新插拔屏幕排線，用無水酒精擦拭接口，確保連接牢固。
主板或顯卡芯片故障（黑屏且無任何反應）
表現：電源燈亮，但屏幕始終無信號，無法進入系統。
原因：主控芯片虛焊、存儲芯片損壞或固件丟失。
處理：需專業維修人員使用BGA返修臺重植芯片，或通過編程器重新燒錄固件。
固件異�；蛳到y(tǒng)卡死（卡在啟動畫面）
表現：屏幕亮起但停留在品牌Logo界面，進度條閃動無法進入系統。
原因：系統文件損壞、OTA升級失敗或存儲介質故障。
處理：嘗試進入恢復模式（通常為長按特定按鍵），通過U盤刷寫官方固件包進行修復。
二、快速排查流程建議
第一步：外部檢查
確認電源線連接正常，測試輸入電壓是否穩定，觀察電源指示燈狀態。
第二步：暗室觀察法
關閉室內燈光，貼近屏幕觀察是否有微弱圖像，判斷是否為背光問題。
第三步：替換測試
使用已知正常的同型號電源板或屏幕進行替換，快速定位故障模塊。
第四步：專業診斷
若無法自行解決，建議送修至具備工業觸摸屏檢測平臺的專業機構。
